с протоколами испытаний VDE
Описание
Технические характеристики
Применение

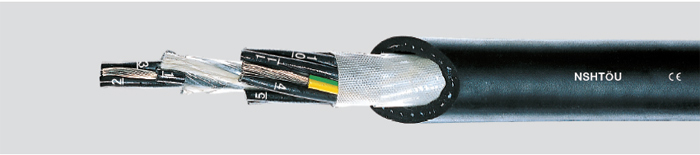

Структура кабеля
- голые медные проводники однопроволочные или многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
- изоляция жил из резины GI1 по DIN VDE 0207 раздел 20
- обозначение жил по DIN VDE 0293, 7 и более жил с нумерацией
- жилы сплетены (без центральной) с максимальной длиной свивания 8 х диаметр по слою жил
- продольная деформация облегчается текстильной лентой
- текстильная оплетка, защищающая от скручивания, впрессована во внутренний слой изоляции
- черная неопреновая наружная оплетка типа 5GM2 по DIN VDE 0207 раздел 21
Особенности
- разработан и рассчитан на трейлерное применение
- допустимая скорость движения не более 120 м/мин
- полихлоропреновая (неопреновая) наружная оболочка, особо морозоустойчивая
Примечание
- при установке и эксплуатации растягивающее усилий на проводники не должно превышать 15 Н/мм2, а ускорение быть не более 0,4 м/сек2
- при разматывании на барабане должно оставаться 12 витка кабеля
- в случае высоких механических нагрузок, особенно при высоком динамическом растягивающем усилии, допустимые нагрузки на кабель должны определяться в каждом конкретном случае
| Арт № | Число жил х
сечение мм2 | Внешний ø
приблизит. | Вес меди
кг/км | Вес кабеля
прибл. кг/км |
| 26001 | 3G1,5 | 13,6 | 47 | 236 |
| 26029 | 4G1,5 | 14 | 58 | 274 |
| 26002 | 5G1,5 | 14,5 | 72 | 316 |
| 26003 | 7G1,5 | 18,8 | 101 | 440 |
| 26004 | 12G1,5 | 21 | 173 | 606 |
| 26005 | 16G1,5 | 24,5 | 231 | 696 |
| 26006 | 18G1,5 | 25,5 | 259 | 750 |
| 26007 | 24G1,5 | 27,5 | 346 | 1150 |
| 26008 | 30G1,5 | 29,5 | 432 | 1325 |
| 26009 | 3G2,5 | 15,3 | 72 | 305 |
| 26010 | 4G2,5 | 16,5 | 96 | 350 |
| 26011 | 5G2,5 | 17,5 | 120 | 465 |
| 26012 | 7G2,5 | 20 | 168 | 576 |
| 26013 | 12G2,5 | 23,5 | 288 | 850 |
| 26014 | 18G2,5 | 28 | 432 | 1181 |
| 26015 | 24G2,5 | 32,5 | 576 | 1550 |
| 26016 | 30G2,5 | 34 | 720 | 1810 |
| 26017 | 40G2,5 | 42,5 | 960 | 3110 |
| 26018 | 50G2,5 | 46,5 | 1200 | 3200 |
| 26019 | 4G4 | 18,5 | 154 | 510 |
| 26020 | 4G6 | 21 | 230 | 650 |
| 26021 | 4G10 | 26 | 384 | 1010 |
| 26023 | 4G16 | 29 | 614 | 1300 |
| 26024 | 4G25 | 35 | 960 | 2000 |
| 26025 | 4G35 | 37,5 | 1344 | 2610 |
| 26026 | 4G50 | 44,5 | 1920 | 3500 |
| 26027 | 4G70 | 49 | 2688 | 4600 |
| 26028 | 4G95 | 56 | 3648 | 6100 |
| 26030 | 5G4 | 21,5 | 192 | 635 |
| 26031 | 5G6 | 23,5 | 288 | 800 |
| 26022 | 5G10 | 28 | 480 | 1200 |
| 26032 | 5G16 | 31,5 | 768 | 1700 |
G = с желто-зеленой жилой
X =без желто-зеленой жилы
Другие размеры по запросу.
По желанию заказчика изготавливаем специальные конструкции кабелей данного типа.
- специальный кабель для подъемных кранов с барабанным механизмом в соответствии с DIN VDE 0250 раздел 814
- Температурный диапазон
- при изгибах – 35°C до + 70°C
- неподвижно – 40°C до + 70°C
- Номинальное напряжение U0/U 0,6/1 кВ
- Максимально допустимое рабочее напряжение
- при трехфазной и однофазной сети переменного тока U0/U 0,69/1,2 кВ,
- при сети постоянного тока U0/U 0,9/1,8 кВ
- Испытательное напряжение, переменный ток, 50 Гц 2500 В
- Сопротивление изоляции не менее 10 МОм x км
- Минимальный радиус изгиба 10 x диаметр кабеля
- Устойчивость к излучению до 20 x 106 сДж/кг (до 20 Мрад)
- Огнеустойчивость проверена по методу В в соответствии с DIN VDE 0472 раздел 804 и IEC 603321
Трейлерные кабели применяются в условиях высоких механических напряжений и частого сматывания и разматывания с одновременным скручивающим и растягивающим усилием в строительных машинах и механизмах, конвейерах, транспортерах и кранах. Используются в качестве надежных, износостойких, всепогодных кабелей, работающих в жестких условиях шахт, а также для ручного инструмента. Благодаря своему неопреновому наружному покрытию кабель невосприимчив к озону, радиации, маслам, кислотам, жирам, бензину, растворителям и химическим реагентам. Кабель пригоден для работы вне помещений, в местах с пониженной и повышенной влажностью.
