H05RN-F 300/500V

H05RN-F 300/500V
Внутренняя изоляция: EPR
Внешняя изоляция: CPE
Вольтаж: Uo/U=300/500 V
Диапазон температур: от -40°C ~ до + 60°C

Отправить запрос


Для буксируемых цепей Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание

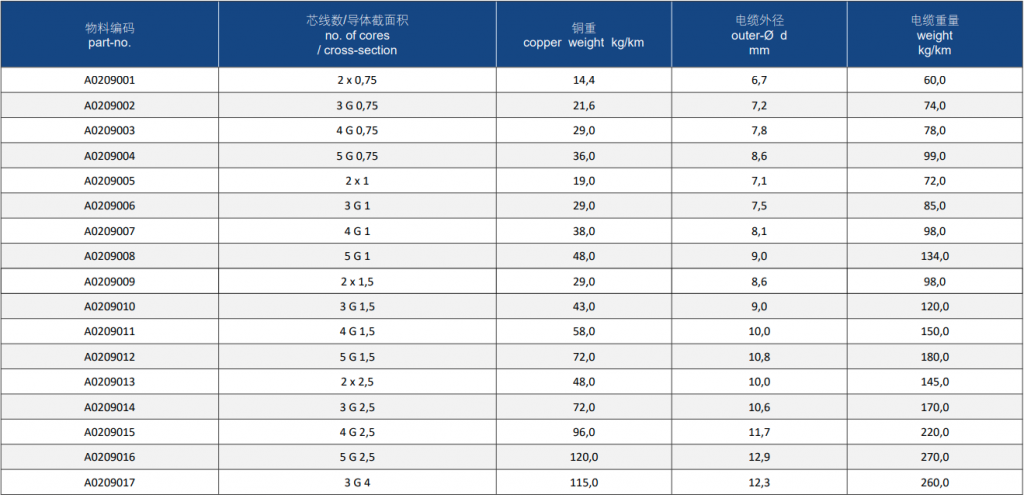

Технические характеристики
Файлы для скачивания

Предназначение.

Этот кабель, как правило, подходит для бытовых приборов и может выдерживать умеренные механические нагрузки. Их можно использовать в некоторых стационарных установках изолированных пространств, в промышленности (включая цеха резки и подобные случаи), их можно использовать в течение короткого времени на открытой местности для подключения промышленного электрооборудования. Электрооборудование можно подключать в сухой, влажной среде с влагой и при низкой механической нагрузке на открытом воздухе.

Структура.

Проводник: голая или луженая медная жила по VDE-0295 Class-5, IEC 60228 Cl-5
Изоляция: резиновый компаунд
Маркировка жил: в соответствии с VDE 0293-308 до 5 проводов цветных, от 6 черный с белыми цифрами
Сборка: многослойная скрутка
Обмотка: безгалогеновая пластиковая пленка
Внешняя оболочка: специальный резиновый компаунд
Цвет: черный(RAL 9005)

Технические параметры.
Рабочее напряжение: Uo/U: 300/500 В.
Испытательное напряжение: 2,5 кВ
Диапазон температур:
  • фиксированный: -40 °C / +60 °C.
  • мобильный: -30 °C / +60 °C

Минимальный радиус изгиба:
  • перемещение: 7,5 × внешний диаметр кабеля.
  • фиксировано: 4 × внешний диаметр кабеля


Стандарты / Свойства материалов.

Огнестойкость:
  • IEC60332-1-2;
  • DIN EN 60332-1-2

Озоностойкость: EN 60811-403
Маслостойкость: EN60811-404.
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5.
Устойчивость к низким температурам: IEC60811-505.
Допустимая нагрузка: IEC60364-5-523.
Водонепроницаемость и влагозащищенность: EN60811-402.
Сертификация: CE
Стандарты применения: HD22.1; EN 50525-2-21;
РоХС II

Имя файла
H05RN-F 300/500VСкачать (1.63 Мб)
