FHLR2XCB2X 125DG 1500V

FHLR2XCB2X 125DG 1500V
Внутренняя изоляция: XL-PE
Внешняя изоляция: XL-PE
Вольтаж: 1500V
Диапазон температур: от -40 °C ~ до +125°C

Отправить запрос


Для буксируемых цепей Защита от электромагнитного импульса Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание
Технические характеристики
Файлы для скачивания
Предназначение.

FHLR2XCB2X 125DG 1500V 180DG
Строительство систем высоковольтной проводки для гибридных и электрических транспортных средств.
Применение для использования в качестве соединения высоковольтных аккумуляторов и электродвигателей.

Структура.

Проводник: многожильный медный провод E-Cu ETP1 согласно DIN EN 13602
Изоляция: XL-PE в соответствии с ISO 6722
Экран 1: луженая медная оплетка, покрывающая 85% Экран 2: фольга ALU-PET
Оболочка: XL-PE в соответствии с ISO 6722
Цвет: оранжевый-RAL2003

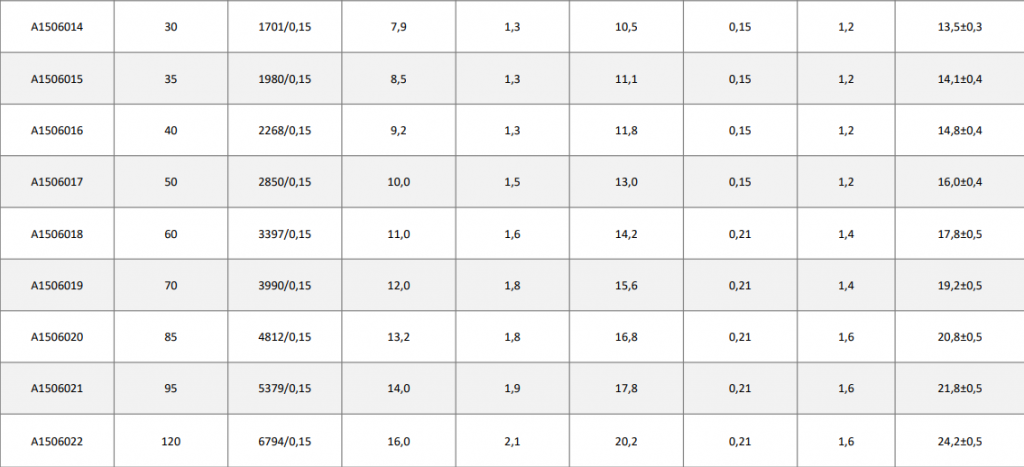

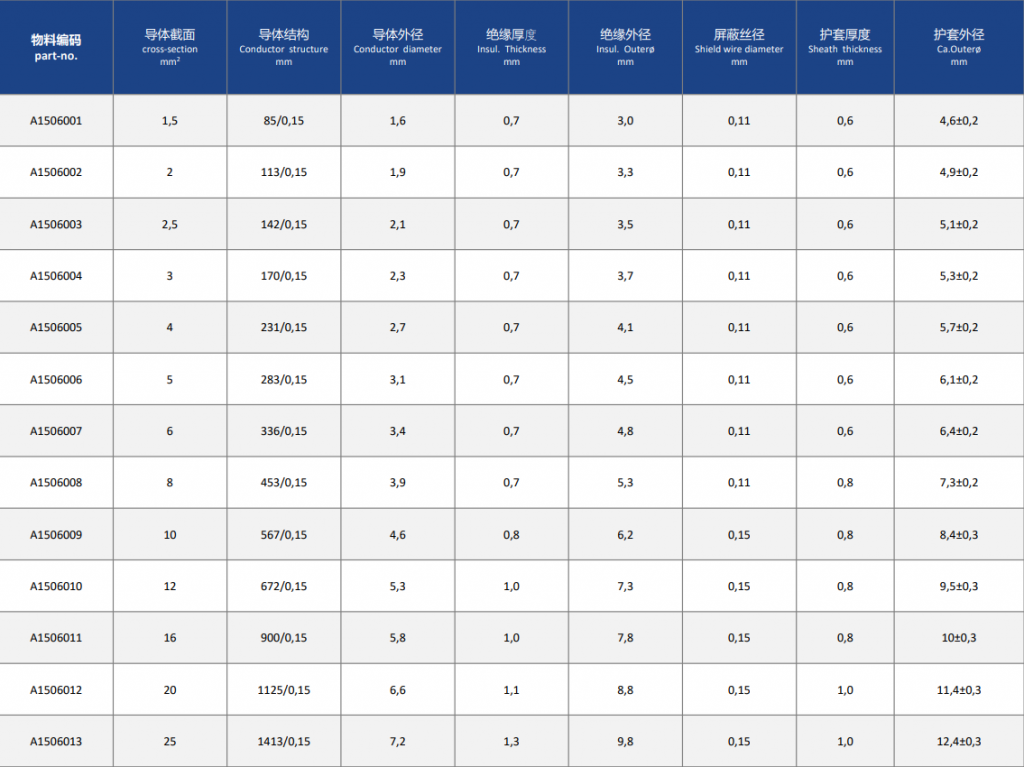

табл (1).pngтабл (2).png

Технические параметры.
Рабочее напряжение: 1500 В.
Испытательное напряжение: Искровое испытание: 8000 В;
5 минут: 6000В
Прочность на разрыв:> 10 МПа.
Рабочая температура:
-40°С ~+125°С (3000 часов)
-40°C ~ +150°C(240 часов)
Максимальная температура короткого замыкания (1-5 секунд): 280 °C.
Температура кратковременного старения: до +150°С (240 часов).
Минимальный радиус изгиба: фиксированная установка: 4×диаметр кабеля.

Стандарты / Свойства материалов.
Огнестойкость: IEC60332-1
Маслостойкость: ISO6722
Газокоррозионность: IEC 60754-1, IEC 60754-2 Гибкость кабеля: Очень хорошая
Химическая стойкость: Хорошая
Стандарты применения: LV 216-2 ISO 6722 ISO 14572 Класс C

Имя файла
FHLR2XCB2X 125DG 1500VСкачать (980.08 Кб)
