DeviceNet TM

Предназначение.

DeviceNetTM — это шинная система, разработанная и основанная на проверенной и надежной технологии CAN.
Кабели полевой шины для систем DeviceNet в области автоматизации производства для надежной передачи данных и энергии (например, между датчиками, исполнительными механизмами и контроллерами) для стационарной установки и гибких приложений.

Структура.

Проводник: многожильные луженые медные провода
Данные витой пары: AWG18, AWG20, AWG24
Силовой провод: AWG15, AWG18 или AWG22.
Изоляция: пары данных: вспененный полиолефин (белый и синий)
Жилы питания: полиолефин или PVC (красный и черный)
Скрутка: жилы скручены в пары
Экран пары: AL/Mylar
Дренажный провод: многожильные луженые медные провода AWG18 или AWG22
Экран: оплетка из луженой медной проволоки
Внешняя оболочка: PVC или FRNC
Цвет: фиолетовый (RAL4001) или серый (RAL7001)

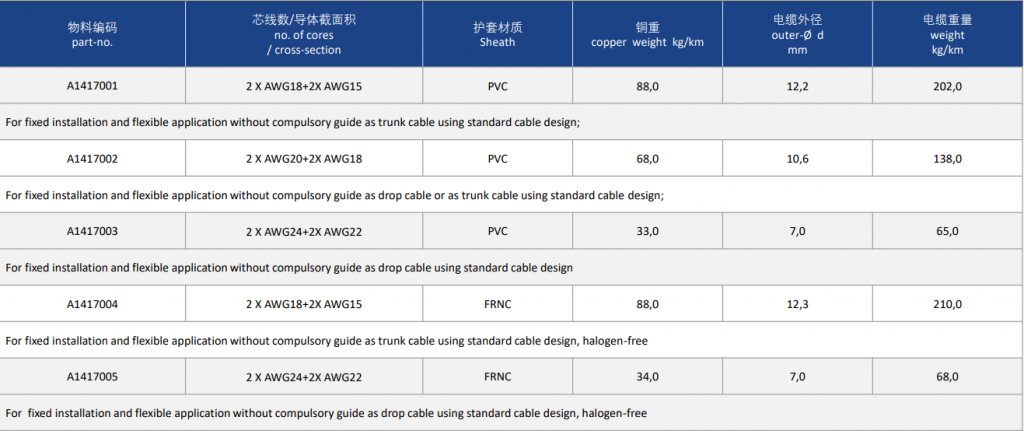

Технические параметры.

Рабочее напряжение: максимум 300 В (пиковое значение, не подходит для подключения к общественной электросети).
Испытательное напряжение: 1500 В.
Импеданс: 120 Ом±12 Ом.
Емкость: номинальная 40 нФ/км.
Сопротивление шлейфа:
макс. 181,8 Ом/км (AWG24).
макс. 114,8 Ом/км (AWG22)
макс. 71,6 Ом/км (AWG20)
макс. 45,4 Ом/км (AWG18)
макс. 22,6 Ом/км (AWG15)
Диапазон температур:

• -40°C ~+80°C стационарная установка (PVC),
• -25°C ~+80°C стационарная установка (FRNC)
• -10°C ~+70°C мобильная установка

Минимальный радиус изгиба:

• 10 x внешний диаметр кабеля Стационарная установка
• 20 кабелей внешнего диаметра для мобильной установки

Стандарты / Свойства материалов.

Огнестойкость: IEC 60332-1-2
Озоностойкость: EN 60811-403
Маслостойкость: IEC 60811-2-1
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Стандарт: спецификация ODVA
Соответствует RoHS
