PROFIBUS DP / FMS / FIP HIFLEX

Предназначение.

PROFIBUS (Process Field Bus) — это стандарт полевой шины, указанный в EN 61158 и EN 61784 (ранее EN 50170), который поддерживает широкий спектр приложений в автоматизированном производстве.
Кабели PROFIBUS были специально разработаны для применения в часто движущихся частях машин, в кабельных держателях или на роботах и ​​кабельных тележках и обеспечивают бесперебойную связь между устройствами разных производителей без необходимости специальных интерфейсных адаптеров. Он подходит для установки в зонах с высокими электромагнитными требованиями.

Структура.

Проводник: парный жильный провод, мягкая медная жила диаметром 0,64 мм или 0,8 мм.
Силовой жильный провод, многожильный неизолированный медный провод сечением 1,0 мм2 или 1,5 мм2.
Изоляция: пары данных: вспененный полиолефин (красный и зеленый)
Жилы питания: полиолефин или PVC (цветовая кодировка как DIN VDE 0293)
Скрутка: жилы шины скручены в пару
Обмотка: скользящая лента (опционально) или экструдированное покрытие для быстрого соединения
Экран: алюминий/майлар + оплетка из луженой медной проволоки
Внешняя оболочка:PUR или PVC
Цвет: фиолетовый (RAL 4001)

Технические параметры.

Рабочее напряжение: жилы шины: макс. 250 В (пиковое значение, не для подключения к общественным сетям)
Жилы питания: 500 В
Испытательное напряжение: 2 кВ
Мин. сопротивление изоляции при 20 °C: 20 МОм x км
Взаимная емкость: макс. 30 нФ/км
Сопротивление: 150 ± 15 Ом
Скорость: Самостоятельная: 4 м/с
Длина траверсы: макс. 10 м
Ускорение: макс. 5 м/с2; кручение. макс. 10 м/с2
Кручение: ±180°/м
Макс. длина кабеля для сегмента шины в соответствии с PI при указанной скорости передачи:
PROFIBUS DP:

• 93,75 кбит/с-макс. 1,2 км; 187,5 кбит/с-макс.1км
• 1,5 Мбит/с-макс.200м; 12,0 Мбит/с-макс.100м
• FIP:
• 2,5 Мбит/с-макс.200м

Сопротивление шлейфа: макс. 133,0 Ом/км
макс. 39,0 Ом/км – питание 1,0 мм2
макс. 26,6 Ом/км – питание 1,5 мм2
Диапазон температур:
от -30°C до +70°C гибкое применение (PUR)
от -10°C до +70°C гибкое применение (PVC)
Минимальный радиус изгиба:

• 8x O.D. гибкое применение
• 15 x O.D. гибкое применение (быстрое подключение, устойчивость к кручению и встроенный источник питания)

Стандарты / Свойства материалов.

PVC
Огнестойкость: IEC 60332-3-24, FT4
Маслостойкость: IEC 60811-2-1,UL2556
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5

PUR
Огнестойкость: IEC 60332-1-2
Маслостойкость: IEC 60811-2-1
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Безгалогенность: IEC60754-1
Соответствует RoHS

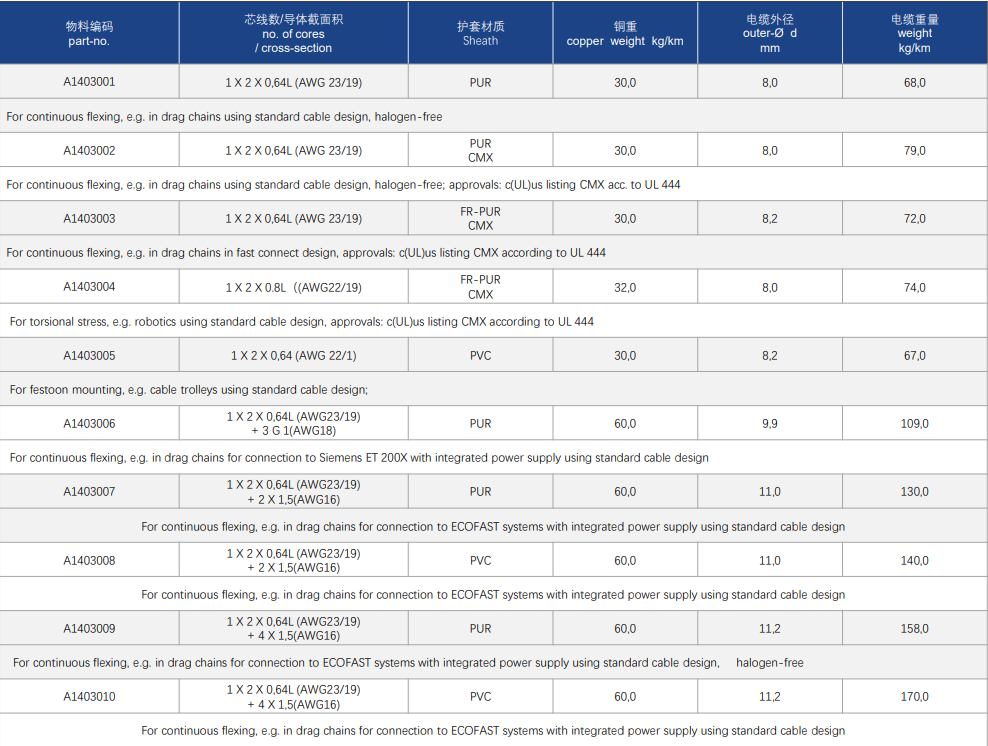

Имя файла
PROFIBUS DP / FMS / FIP HIFLEX	Скачать (1.63 Мб)
