PROFIBUS DP / FMS / FIP

Предназначение.

Подходит для установки в зонах с высокими электромагнитными требованиями. Идеален для высокогибких применений, таких как силовые цепи и движущиеся части машин. Также подходит для крутильных применений, характерных для контуров ветровых турбинных генераторов (WTG). Предназначен для стационарной установки с использованием конструкции быстрого соединения. Обеспечивает оптимизированное экранирование, соответствующее требованиям электромагнитной совместимости (ЭМС).

Структура.

Проводник: парный провод, медный провод диаметром AWG22 или AWG24.
Силовой жильный провод, многожильный голый медный провод сечением 1,0мм2
Изоляция: данные парные жилы, вспененный полиолефин (красный, зеленый).
Жилы питания: полиолефин (цветовая кодировка как DIN VDE 0293)
Обертка: AL/Mylar
Экран: оплетка из луженой медной проволоки
Внешняя оболочка: PVC или PUR или PE
Цвет: фиолетовый (RAL 4001) или черный (RAL9005)

Технические параметры.

Рабочее напряжение: провод связи: максимум 250 В.
Силовой провод: 500 В
Испытательное напряжение: 2 кВ
Минимальное сопротивление изоляции при 20°C: 20 МОм x км.
Взаимная емкость:
максимум 30 нФ/км.
Импеданс: 150±15 Ом
Максимальная длина кабеля сегмента шины в соответствии со скоростью передачи, указанной в PI.
PROFIBUS DP: 93,75кбит/с-макс.1,2км; 187,5кбит/с-макс.1км;
1,5 Мбит/с-макс. 200 м; 12,0 Мбит/с-макс. 100 м;
FIP: 2,5 Мбит/с-макс. 200 м
Сопротивление шлейфа:

• макс. 110,0 Ом/км – одножильный провод.
• макс. 175,2 Ом/км – 7 жил, многожильный.
• макс. 39,0 Ом/км – для электропитания

Диапазон температур:
-40°C ~ +70°C стационарная установка (PE)
-40°C ~ +80°C стационарная установка (PUR)
-40°C ~ +90°C стационарная установка PVC)
-30°C ~ +70°C Мобильная установка (PUR)
Минимальный радиус изгиба:

• 8 x внешний диаметр кабеля Стационарная установка
• Мобильная установка с 15 наружным диаметром кабеля

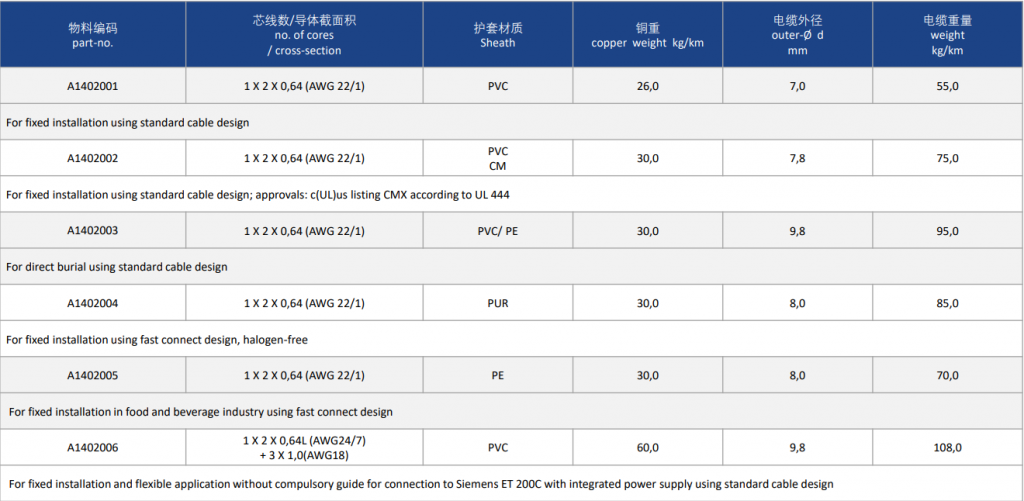

Стандарты / Свойства материалов.

PVC
Огнестойкость: IEC 60332-3-24, FT4
Маслостойкость: IEC 60811-2-1,UL2556
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5

PE
Огнестойкость: IEC 60332-1-2
Маслостойкость: EN60811-404
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Низкая эмиссия: EN61034-2
Безгалогенность: IEC60754-1

PUR
Огнестойкость: IEC 60332-1-2
Маслостойкость: IEC 60811-2-1
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Безгалогенность: IEC60754-1
Соответствует RoHS
