PROFIBUS PA

Предназначение.

Кабели PROFIBUS (Process Field Bus) PA (Process Automation), такие как PROFIBUS FMS и PROFIBUS DP, также указаны в EN 61158 и EN 61784 (ранее EN 50170) и были разработаны специально для применения в автоматизации процессов. Они служат в качестве соединения между датчиками и исполнительными механизмами (данные и питание устройств), особенно в потенциально взрывоопасных, опасных зонах. для стационарной установки и ограниченно гибких применений. Для более длинных маршрутов передачи доступны конструкции с увеличенным сечением проводника.

Структура.

Проводник: Мягкая оголенная медная жила сечением 1,0 мм2, соответствующая IEC60228, категория 5.
Одножильный или многожильный провод AWG18, AWG16, AWG14
Изоляция: вспененный ПЭ/ПП (красный и зеленый)
Скрутка: жилы шины скручены в пару
Обмотка: майларовая лента и экструдированное покрытие (опционально)
Экран: AL/майлар + оплетка из луженой медной проволоки
Внешняя оболочка: PVC
Цвет: синий (RAL5015) или черный (RAL9005)

Технические параметры.

Рабочее напряжение: макс. 250 В (пиковое значение, не для подключения к общественным сетям)
Испытательное напряжение: 2 кВ
Мин. сопротивление изоляции при 20 °C: 20 МОм x км
Сопротивление: 100 Ом ± 20 Ом
Емкость: ном. 52 нФ/км
Сопротивление контура:
макс. 39,0 Ом/км-1,0 мм2
макс. 36,4 Ом/км-AWG18, одножильный проводник
макс. 43,8 Ом/км-AWG18,7 многожильные провода
макс. 27,4 Ом/км-AWG16
макс. 17,2 Ом/км-AWG14
Диапазон температур:

• от -40 °C до +80 °C стационарное применение
• от -10 °C до +70 °C гибкое применение

Минимальный радиус изгиба:

• 7,5x O.D. фиксированное применение
• 15 x O.D. гибкое применение

Стандарты / Свойства материалов.

Огнестойкость:

• IEC 60332-1-2,
• IEC 60332-3-24 FT4

Маслостойкость: IEC 60811-2-1,UL2556
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5,UL2556
Озоностойкость: EN 60811-403

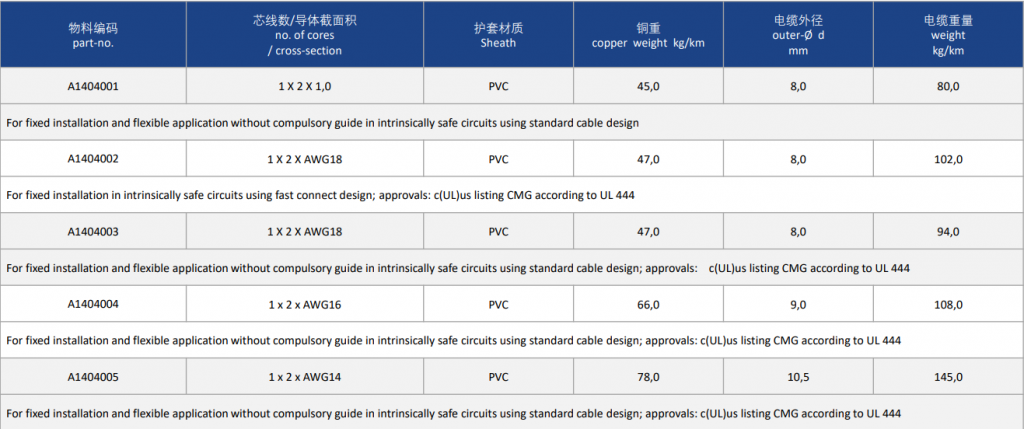

RoHS II
