Внутренняя изоляция: Foam-skin polyolefin or
polyolefin
Внешняя изоляция: PVC or PUR
Вольтаж: Max. 125V
Диапазон температур:
от -10 °C ~ до +70°C (PVC)
от -30 °C ~ до +70°C (PUR)
polyolefin
Внешняя изоляция: PVC or PUR
Вольтаж: Max. 125V
Диапазон температур:
от -10 °C ~ до +70°C (PVC)
от -30 °C ~ до +70°C (PUR)
Описание
Технические характеристики
Файлы для скачивания
Предназначение.
Высокогибкая версия (тип C) отличается неизменным сечением стандартного кабеля PROFINET, что позволяет достичь скорости передачи в кабельных цепях до 100 Мбит/с. Специальное экранирование и прочная полиуретановая оболочка гарантируют производительность кабелей даже в экстремальных промышленных условиях. Версия из PVC используется в приложениях, требующих высокой огнестойкости. Обе версии также доступны в исполнении, подходящем для соединения со смещением изоляции (IDC). Для завершения ассортимента имеются также версии для приложений с торсионной нагрузкой, а также для быстрого монтажа. Помимо версии с торсионной нагрузкой высокогибкие кабели PROFINET поставляются в легко устанавливаемом исполнении с быстрым соединением
.Структура.
Проводник: тонкопроволочный, голый или луженый, медный AWG22.
Изоляция: Вспененный полиолефин или полиолефин (белый, желтый, синий, оранжевый)
Обмотка: Майларовая лента
Экран: AL/Mylar + оплетка из луженой медной проволоки
Внешняя оболочка: PVC или PUR
Цвет: Зеленый
Технические параметры.
Рабочее напряжение: максимум 125 В (пиковое значение, не подходит для подключения к общественной электросети).
Минимальное сопротивление изоляции при 20°C: 20 МОм x км.
Импеданс: номинальное 100 Ом.
Емкость: номинальная 48 нФ/км.
Радиочастотные характеристики: Cat.5e в соответствии с IEC 61156-5.
Сопротивление шлейфа: макс. 118,0 Ом/км.
Диапазон температур:
Минимальный радиус изгиба:
в 10 раз больше внешнего диаметра кабеля.
Мобильная установка.
20 наружных диаметров кабеля Мобильная установка (устойчивость к скручиванию и быстрая установка)
Стандарты / Свойства материалов.
PVC
Огнестойкость: IEC 60332-3-24, FT4
Маслостойкость: IEC 60811-2-1,UL2556
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
PUR
Огнестойкость: IEC 60332-1-2
Маслостойкость: IEC 60811-2-1
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Безгалогенность: IEC60754-1
Соответствует RoHS
Рабочее напряжение: максимум 125 В (пиковое значение, не подходит для подключения к общественной электросети).
Минимальное сопротивление изоляции при 20°C: 20 МОм x км.
Импеданс: номинальное 100 Ом.
Емкость: номинальная 48 нФ/км.
Радиочастотные характеристики: Cat.5e в соответствии с IEC 61156-5.
Сопротивление шлейфа: макс. 118,0 Ом/км.
Диапазон температур:
- -10°C ~ +70°C Мобильная установка (PVC)
- -30°C ~ +70°C Мобильная установка (PUR)
Минимальный радиус изгиба:
в 10 раз больше внешнего диаметра кабеля.
Мобильная установка.
20 наружных диаметров кабеля Мобильная установка (устойчивость к скручиванию и быстрая установка)
Стандарты / Свойства материалов.
PVC
Огнестойкость: IEC 60332-3-24, FT4
Маслостойкость: IEC 60811-2-1,UL2556
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
PUR
Огнестойкость: IEC 60332-1-2
Маслостойкость: IEC 60811-2-1
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Безгалогенность: IEC60754-1
Соответствует RoHS

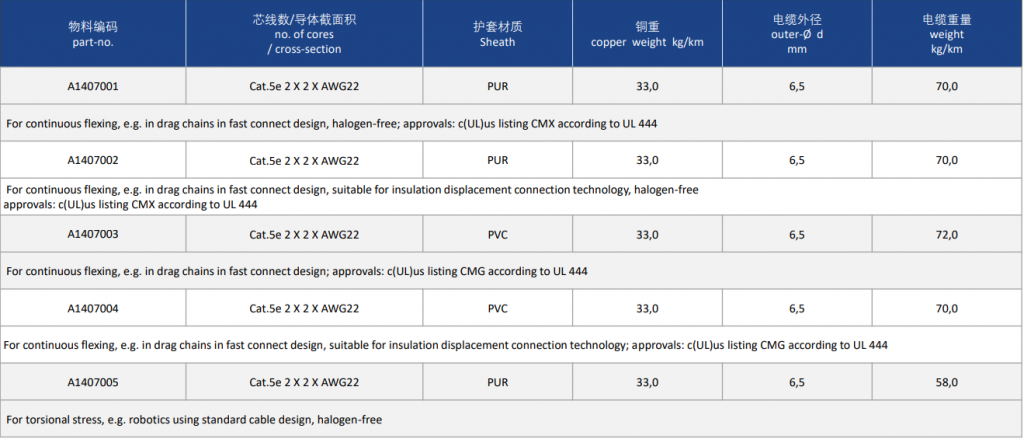

| Имя файла | |
| PROFINET 2 pair versions HIFLEX | Скачать (1.63 Мб) |
