PROFINET 2 pair versions

Предназначение.

Для стационарной установки с использованием конструкции быстрого соединения. Для гибкого применения без обязательного руководства с использованием стандартной конструкции кабеля. Он обеспечивает скорость передачи данных до 100 Мбит/с. Исключительная особенность этих кабелей заключается в использовании неизменного, непрерывного поперечного сечения AWG22, независимо от того, является ли внутренняя установка фиксированной (тип A) или частично гибкой (тип B). Исключением из правила является кабель для применения в шкафах управления (кабельные кабели). Стандартные версии, а также кабели с защитой от грызунов поставляются в легко устанавливаемой конструкции быстрого соединения.

Структура.
Проводник:
Парный жильный провод данных: сплошная неизолированная медь (тип А)
7-жильный луженый медный провод AWG22 (класс B)
7-жильный луженый медный провод AWG24 (шкафный провод)
Силовой жильный провод: 0,34мм2 или 1,5мм2
Изоляция:
Пары данных: полиолефин, вспененный полиолефин или FEP
(белый, желтый, синий и оранжевый)
Жилы питания: полиолефин или PVC
Обертка: майларовая лента
Экран: AL/Mylar + оплетка из луженой медной проволоки
Оболочка: PVC или термопластичный полимерный компаунд (FRNC) или FEP
Броня: 2 слоя оцинкованной стальной ленты (опционально)
Внешняя оболочка: PVC или PUR
Цвет: зеленый

Технические параметры.

Рабочее напряжение: макс. 125 В (пиковое значение, не для подключения к общественным сетям)
Минимальное сопротивление изоляции при 20 °C: 20 МОм x км
Сопротивление: ном. 100 Ом
Емкость: ном. 48 нФ/км
Радиочастотные свойства:

• Cat.5e в соответствии с IEC 61156-5 (AWG22)
• Cat.5e в соответствии с IEC 61156-6 (AWG24)

Сопротивление контура:
макс. 115,0 Ом/км-AWG22
макс. 181,8 Ом/км-AWG24
макс. 115,0 Ом/км- Источник питания 0,34 мм2
макс. 26,6 Ом/км-Источник питания 1,5 мм2
Диапазон температур:
от -40°C до +80°C фиксированное применение
от -25°C до +80°C фиксированное применение (FRNC)
от -50°C до +180°C фиксированное применение (FFP)
от -10 °C до +70°C гибкое применение
от -30 °C до +70°C гибкое применение (PUR)
Минимальный радиус изгиба:

• 10x O.D. фиксированное применение
• 20x O.D. гибкое применение

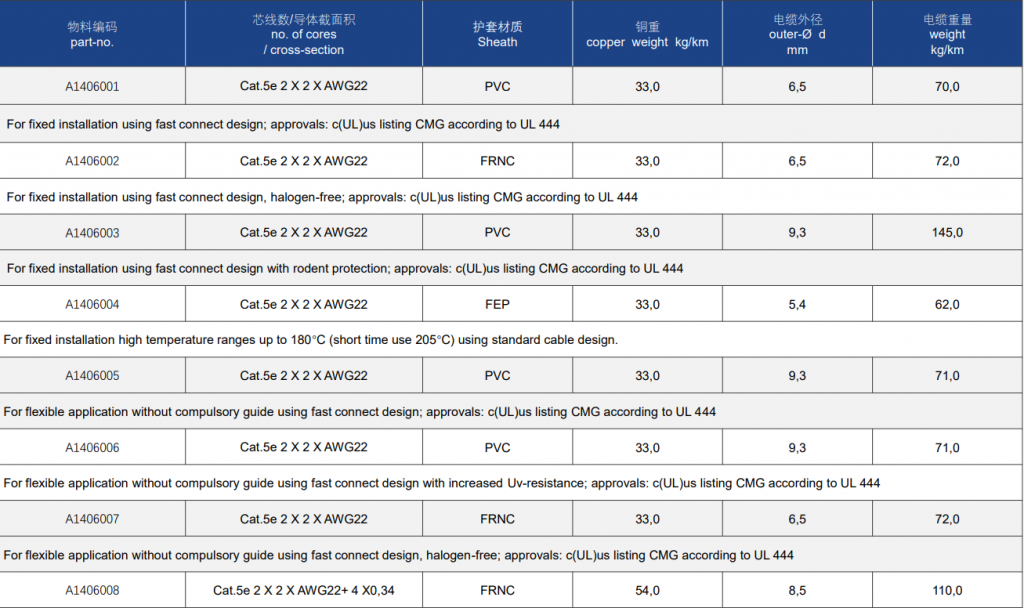

Стандарты / Свойства материалов.

PVC
Огнестойкость: IEC 60332-3-24, FT4
Маслостойкость: IEC 60811-2-1,UL2556
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5

FRNC
Огнестойкость: IEC 60332-3-24, FT4
Маслостойкость: UL2556
Устойчивость к ультрафиолетовому излучению: UL2556

PUR
Огнестойкость: IEC 60332-1-2
Маслостойкость: IEC 60811-2-1
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Безгалогенность: IEC60754-1
Соответствует RoHS
