Внутренняя изоляция: ETFE
Внешняя изоляция: PVC
Вольтаж: AC 30V
Диапазон температур: от -50°C ~ до + 80°C
Внешняя изоляция: PVC
Вольтаж: AC 30V
Диапазон температур: от -50°C ~ до + 80°C
Описание
Технические характеристики
Файлы для скачивания
Предназначение.
Проводник изготовлен из высокопрочного медного сплава, а изолятор – из фтористой смолы (ETFE), имеющей хорошие электрические характеристики.
Экономичная, оболочка изготовлена из термостойкой и маслостойкой специальной ПВХ-смолы, которая устойчива к изгибу и подходит для различных применений. Для высокоскоростного движения буксировочных линий электропередачи.
Проводник: медная проволока из высокопрочного сплава.
Изоляция: Специальный состав ETFE
Маркировка жил: DIN47100
Наполнитель: Необязательно
Сборка: Жилы скручены вместе слоями с интервалом между стержнями
Внешняя оболочка: Специальный состав поливинилхлорида (ПВХ)
Цвет: Черный

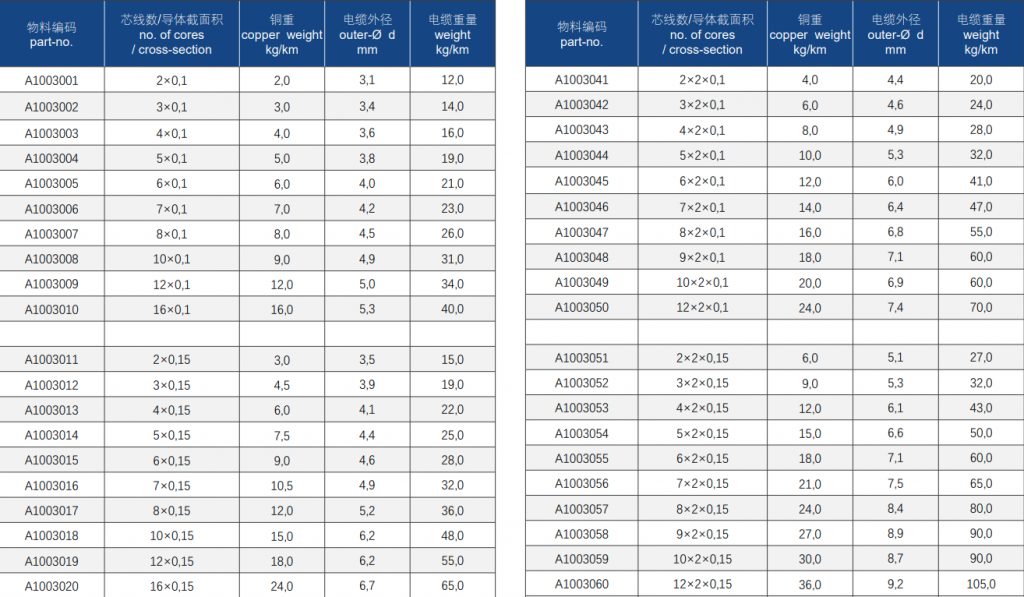

.png "таббл (1).png")

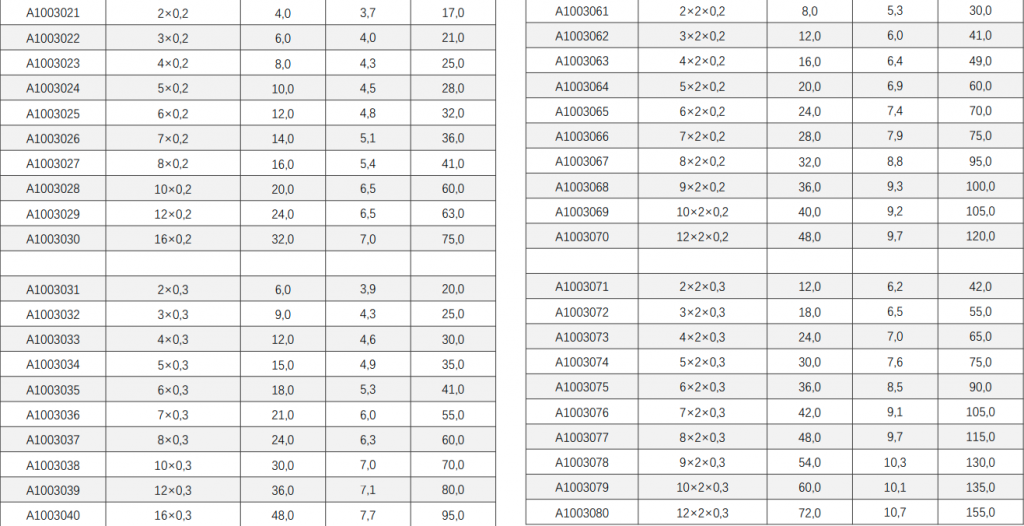

.png "таббл (2).png")
Технические параметры.
Рабочее напряжение: AC 30 В
Испытательное напряжение: переменный ток 0,5 кВ/1 минута
Диапазон температур:
Сопротивление изоляции (20°C): ≥ 1000МОм·км.
Области применения: гибкие буксирные цепи.
Для непрерывного изгиба: да
Номинальный ток: VDE 0298-4.
Минимальный радиус изгиба:
Максимальное время изгиба:≥ 10000000 циклов
Максимальный ход буксировочной цепи: 100 метров.
Максимальная скорость скольжения: 5 м/с
Максимальная самоподдерживающаяся скорость: 10 м/с
Максимальное ускорение: 50 м/с2.
Минимальная крутильная способность: ±180°/м.
Минимальное количество скручиваний: ≥7500000 циклов
Стандарты / Свойства материалов.
Огнестойкость:
Маслостойкость:
IEC60811-404,
EN 50363-10-2.
Устойчивость к ультрафиолетовому излучению: UL1581-1200, EN 50618, EN 50620.
DIN EN ISO 4892-2, метод A
Озоностойкость: EN 50396, метод B.
Устойчивость к атмосферным воздействиям: да
Химическая стойкость: да
Устойчивость к гидролизу: да
Вещества, мешающие краске на водной основе: да
Низкая емкость: да
Низкоадгезионная поверхность оболочки: да
Сертификация: Стиль 20276, CE.
Стандарты применения: UL758, UL1581.
РоХС II
Рабочее напряжение: AC 30 В
Испытательное напряжение: переменный ток 0,5 кВ/1 минута
Диапазон температур:
- фиксированный: -50°C ~ + 80°C
- мобильный:-40°C ~+80°C
Сопротивление изоляции (20°C): ≥ 1000МОм·км.
Области применения: гибкие буксирные цепи.
Для непрерывного изгиба: да
Номинальный ток: VDE 0298-4.
Минимальный радиус изгиба:
- фиксированный: 5 × внешний диаметр кабеля.
- механизм: 7,5 × внешний диаметр кабеля
Максимальное время изгиба:≥ 10000000 циклов
Максимальный ход буксировочной цепи: 100 метров.
Максимальная скорость скольжения: 5 м/с
Максимальная самоподдерживающаяся скорость: 10 м/с
Максимальное ускорение: 50 м/с2.
Минимальная крутильная способность: ±180°/м.
Минимальное количество скручиваний: ≥7500000 циклов
Стандарты / Свойства материалов.
Огнестойкость:
- IEC 60332-1-2,
- VW-1,
- FT1.
Маслостойкость:
IEC60811-404,
EN 50363-10-2.
Устойчивость к ультрафиолетовому излучению: UL1581-1200, EN 50618, EN 50620.
DIN EN ISO 4892-2, метод A
Озоностойкость: EN 50396, метод B.
Устойчивость к атмосферным воздействиям: да
Химическая стойкость: да
Устойчивость к гидролизу: да
Вещества, мешающие краске на водной основе: да
Низкая емкость: да
Низкоадгезионная поверхность оболочки: да
Сертификация: Стиль 20276, CE.
Стандарты применения: UL758, UL1581.
РоХС II
| Имя файла | |
| ANYCHAIN Signal ETFE-PVC UL/cUL | Скачать (1.7 Мб) |
