Внутренняя изоляция: PVC
Внешняя изоляция: PVC
Вольтаж: UL&cUL AC 30V
Диапазон температур: от -50°C ~ до + 80°C
Внешняя изоляция: PVC
Вольтаж: UL&cUL AC 30V
Диапазон температур: от -50°C ~ до + 80°C
Описание
Технические характеристики
Файлы для скачивания
Предназначение.
Проводник изготовлен из высокопрочного медного сплава, изолятор — из виниловой смолы (ПВХ), обладающей хорошими электрическими характеристиками, а оболочка — из специальной ПВХ-смолы с маслостойкостью и устойчивостью к трению, благодаря чему провод обладает преимуществами хорошей стойкости к изгибу, кручению и помехоустойчивости. Подходит для внутренней проводки сигналов роботов FA в сложных условиях и резких движениях.
Структура.
Проводник: медная проволока из высокопрочного сплава
Изоляция: Специальный поливинилхлоридный компаунд (ПВХ)
Маркировка жил: DIN47100
Наполнитель: Необязательно
Сборка: Жилы скручены вместе слоями с интервалом между стержнями
Обертка: Безгалогеновая пластиковая пленка
Внешняя оболочка: Специальный поливинилхлоридный компаунд (ПВХ)
Цвет: Черный

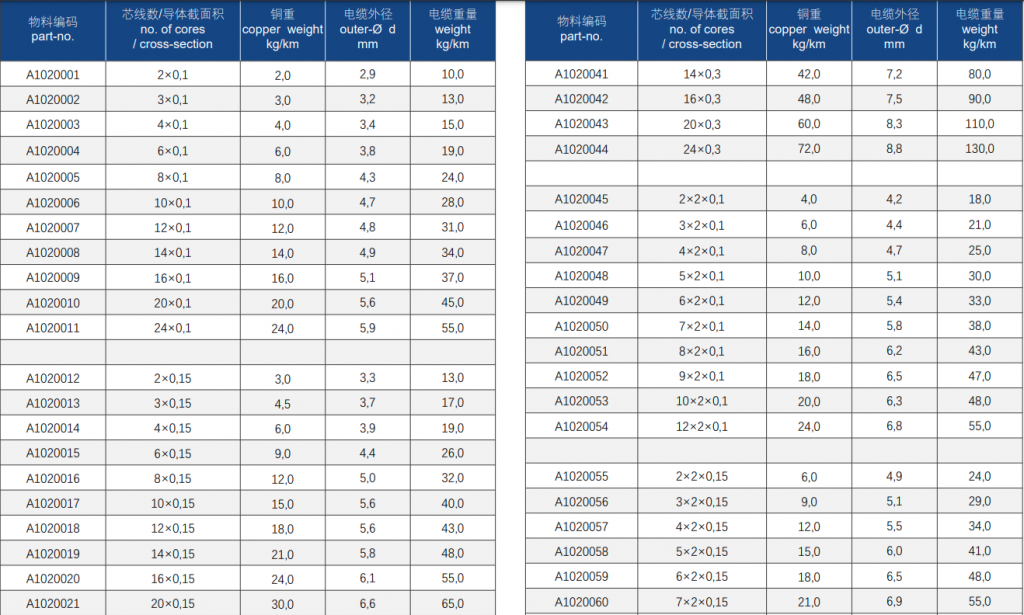

.png "табл (1).png")

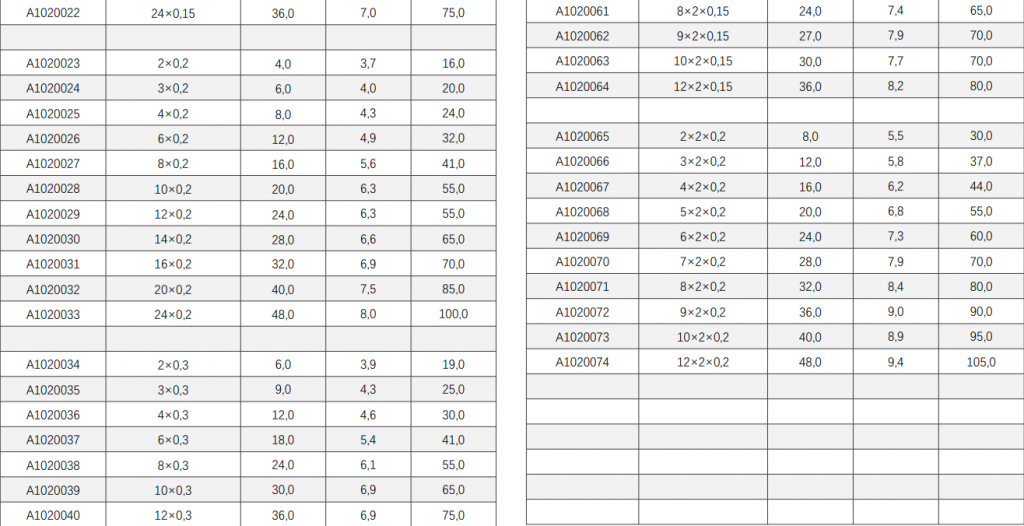

.png "табл (2).png")
Технические параметры.
Рабочее напряжение: UL&cUL 30 В переменного тока.
Испытательное напряжение: переменный ток 0,5 кВ/1 минута.
Диапазон температур:
фиксированный: -50°C ~ + 80°C.
мобильный:-40°C ~+80°C
Сопротивление изоляции (20°C): ≥ 1000МОм·км.
Область применения: Гибкая кабельная цепь, кручение, изгиб
Для непрерывного изгиба: да
Номинальный ток: VDE 0298-4.
Минимальный радиус изгиба:
фиксированный: 5 × внешний диаметр кабеля.
механизм: 7,5 × внешний диаметр кабеля
Максимальное время изгиба: ≥ 5000000 циклов
Максимальный ход буксировочной цепи: 100 метров.
Максимальная скорость скольжения: 5 м/с
Максимальная самоподдерживающаяся скорость: 10 м/с
Максимальное ускорение: 50 м/с2.
Минимальная крутильная способность: ±180°/м.
Минимальное количество скручиваний:≥7500000 цикловв.
Стандарты / Свойства материалов
Огнестойкость:
Маслостойкость: IEC60811-404, EN 50363-10-2.
Устойчивость к ультрафиолетовому излучению: UL1581-1200, EN 50618, EN 50620.
DIN EN ISO 4892-2, метод A
Озоностойкость: EN 50396, метод B.
Устойчивость к погодным условиям: да
Химическая стойкость: да
Устойчивость к гидролизу: да
Вещества, мешающие краске на водной основе: да
Низкая емкость: да
Низкоадгезионная поверхность оболочки: да
Сертификация: Стиль 20276, CE.
Стандарты применения:
РоХС II
Рабочее напряжение: UL&cUL 30 В переменного тока.
Испытательное напряжение: переменный ток 0,5 кВ/1 минута.
Диапазон температур:
фиксированный: -50°C ~ + 80°C.
мобильный:-40°C ~+80°C
Сопротивление изоляции (20°C): ≥ 1000МОм·км.
Область применения: Гибкая кабельная цепь, кручение, изгиб
Для непрерывного изгиба: да
Номинальный ток: VDE 0298-4.
Минимальный радиус изгиба:
фиксированный: 5 × внешний диаметр кабеля.
механизм: 7,5 × внешний диаметр кабеля
Максимальное время изгиба: ≥ 5000000 циклов
Максимальный ход буксировочной цепи: 100 метров.
Максимальная скорость скольжения: 5 м/с
Максимальная самоподдерживающаяся скорость: 10 м/с
Максимальное ускорение: 50 м/с2.
Минимальная крутильная способность: ±180°/м.
Минимальное количество скручиваний:≥7500000 цикловв.
Стандарты / Свойства материалов
Огнестойкость:
- IEC 60332-1-2,
- VW-1,
- FT1.
Маслостойкость: IEC60811-404, EN 50363-10-2.
Устойчивость к ультрафиолетовому излучению: UL1581-1200, EN 50618, EN 50620.
DIN EN ISO 4892-2, метод A
Озоностойкость: EN 50396, метод B.
Устойчивость к погодным условиям: да
Химическая стойкость: да
Устойчивость к гидролизу: да
Вещества, мешающие краске на водной основе: да
Низкая емкость: да
Низкоадгезионная поверхность оболочки: да
Сертификация: Стиль 20276, CE.
Стандарты применения:
- UL758,
- UL1581.
РоХС II
