Кабель управления H05BQ-F & H07BQ-F

H05BQ-F & H07BQ-F
Внутренняя изоляция: EPR
Внешняя изоляция: PUR
Вольтаж: H05BQ-F Uo/U 300/500V
H07BQ-F Uo/U 450/750 V
Диапазон температур: от -50°C ~ до + 90°C.
Отправить запрос


Для буксируемых цепей Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание

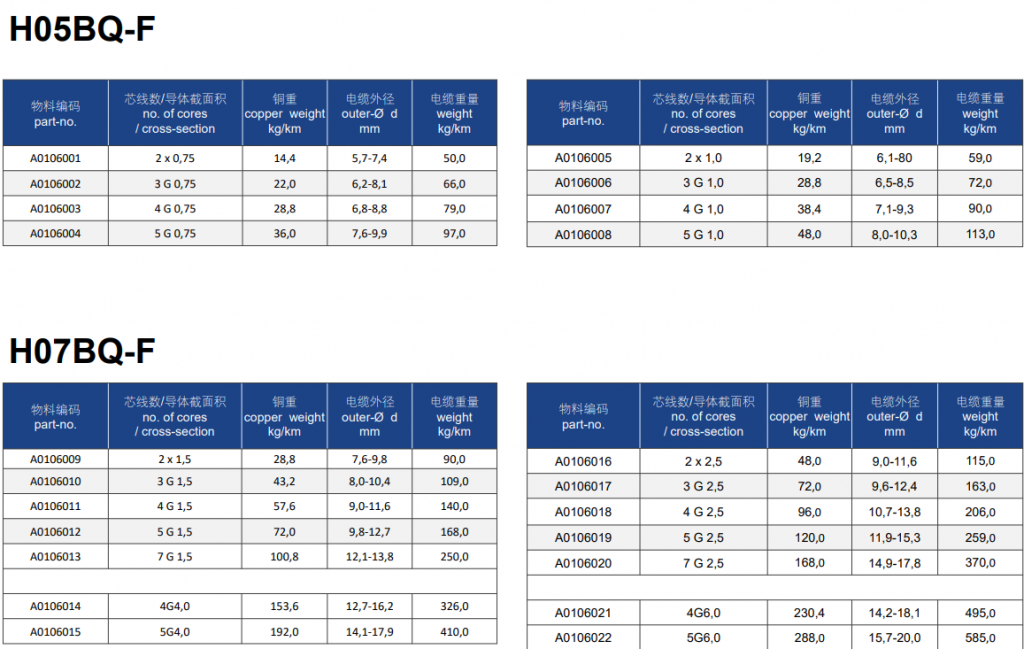

Технические характеристики
Файлы для скачивания
Предназначение.

 Кабель предназначен для эксплуатации в сухих, влажных и сырых помещениях, а также на открытом воздухе, и способен выдерживать средние механические нагрузки. Он отличается прочностью и гибкостью, устойчив к воздействию масел и внешним условиям.
Этот кабель может использоваться в пристанях для судов, в строительной отрасли в качестве питающего кабеля для электрических машин, а также в верфях. Он подходит для подключения ручных дрелей, циркулярных пил и других инструментов, а также для мобильных двигателей в сельском хозяйстве и нагревательных устройствах, при условии, что нет риска контакта с горячими элементами.Гибкость кабеля сохраняется при низких температурах до -40 °C, что делает его подходящим для эксплуатации в холодных регионах.


 Структура.

Проводник: гибкий многожильный провод из отожженной меди, соответствующий стандарту IEC 60228, категория 5.
Изоляция: EPR-компаунд типа EI6
Маркировка жил:: Цветные жилы в соответствии со стандартом HD 308 S2
Для 3 и более жил: с желто-зеленой защитной жилой.
Внешняя оболочка: PUR (полиуретан).
Цвет: Оранжевый ((RAL 2003)  и другие цвета по запросу




Технические параметры.

Рабочее напряжение:
  • H05BQ-F Uo/U 300/500 В.
  • H07BQ-F Uo/U 450/750 В

Испытательное напряжение:
  • H05BQ-F 2000 В.
  • H07BQ-F 2500В

Диапазон температур:
фиксированный: -50°C ~ + 90°C.
мобильный:-40°C ~+80°C
Сопротивление изоляции (20°C): ≥ 20 МОм·км.
Минимальный радиус изгиба:
фиксированный: 6 × внешний диаметр кабеля.
изгиб: 10 × внешний диаметр кабеля

Стандарты / Свойства материалов.

 Огнестойкость:

  • IEC60332-1-2;
  • DIN EN 60332-1-2;
  •  UL VW-1,
  •  cUL FT1

Озоностойкость: EN 60811-403
Маслостойкость: EN60811-404.
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5.
Устойчивость к низким температурам: IEC60811-505.
Допустимая нагрузка: IEC60364-5-523.
Водонепроницаемость и влагозащищенность: EN60811-402.
Сертификация: VDE-0281, часть 3.
CE:
73/23/ЕЕС,
 93/68/ЕЕС
Стандарт применения: EN 50525-2-51.
РоХС II
