Кабель управления LI9Y11Y (RAL2003)

LI9Y11Y (RAL2003)
Внутренняя изоляция: PP
Внешняя изоляция: PUR
Вольтаж: Uo/U=300/500 V
Диапазон температур: от -50°C ~ до + 90°C
Отправить запрос


Для буксируемых цепей Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание

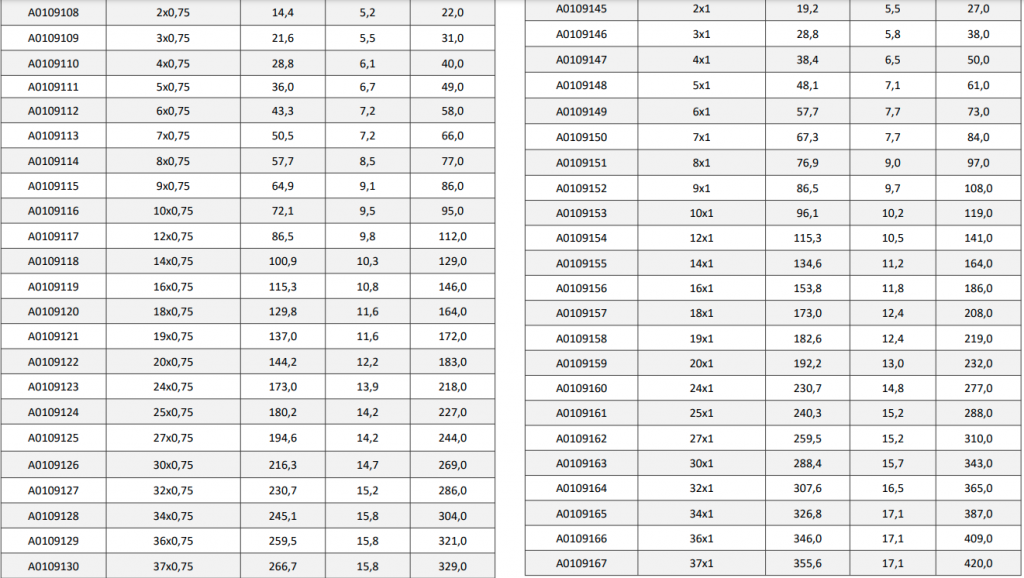

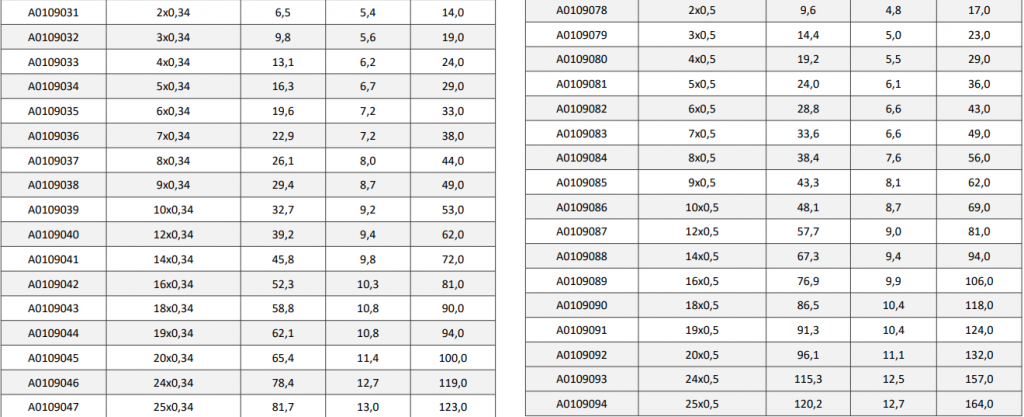

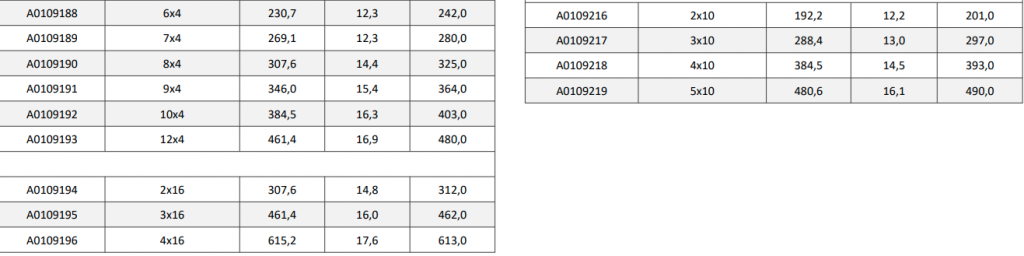

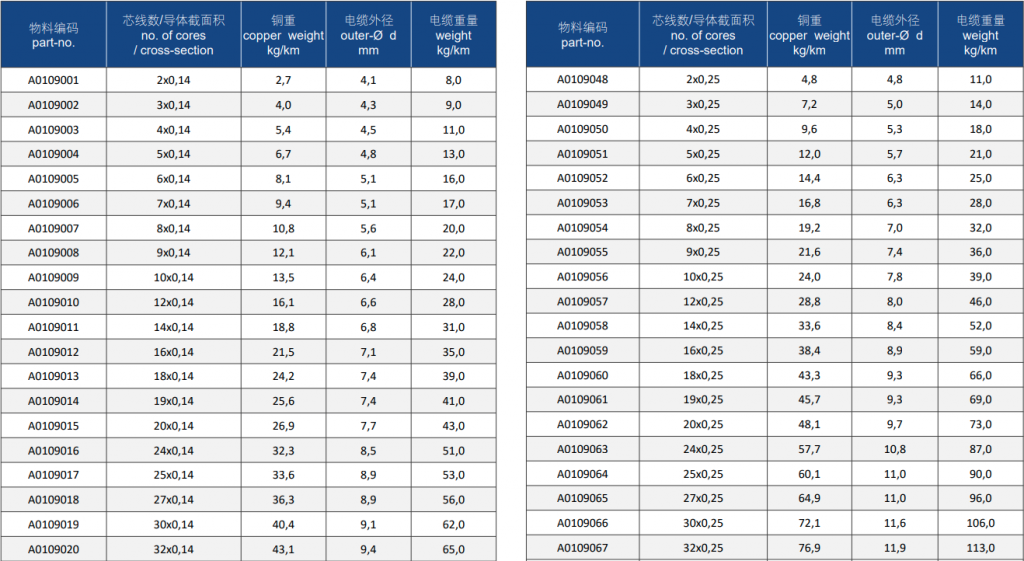

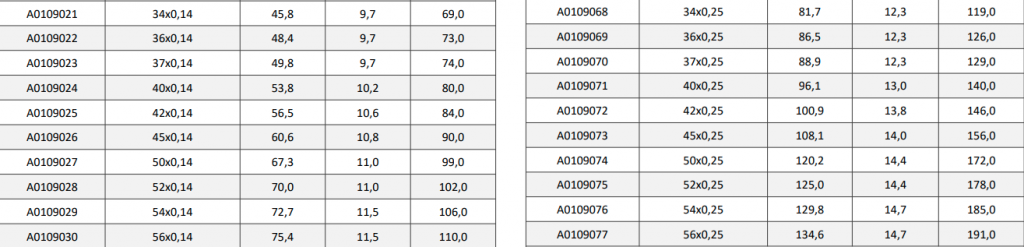

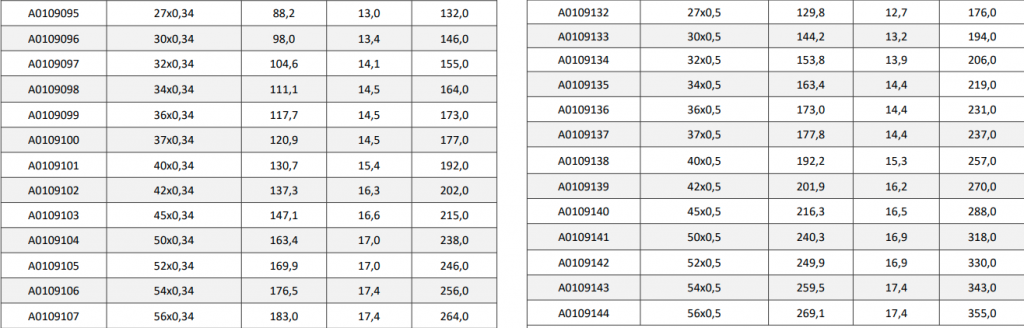

Технические характеристики
Файлы для скачивания
Предназначение.

Подходит для любого электрического оборудования и систем разъемов для датчиков и исполнительных механизмов, техники автоматизации.Он подходит для влажных, сухих и сырых помещений, а также для наружного применения в сложных условиях. Кабель устойчив к маслу, озону и ультрафиолетовому излучению.

Структура.

Проводник: Гибкие многожильные медные провода, отожженные в соответствии с IEC/EN 60228, класс 6.
Изоляция: Полипропиленовый компаунд
Маркировка жил: Цветные жилы, цвета в соответствии с VDE 0293;
Сборка: Многослойная скрутка
Внешняя оболочка: PUR (полиуретан), в соответствии с EN 50363-10-2
Цвет: Оранжевый (RAL2003) и другие цвета по запросу.

Технические параметры.
Рабочее напряжение: Uo/U=300 В / 500 В
Испытательное напряжение:
  • 0,14-0,22 мм2 - 800 В
  • 0,22–1,00 мм2 - 1200 В
  • 1,5-2,5 мм2 - 2500 В

Диапазон температур:
  • фиксированный: -50°C ~+ 90°C
  • мобильный: -40°C ~+ 80°C

Мин. радиус изгиба:
  • фиксированный: 8×Н.Д. кабеля
  • изгиб: 15×Н.Д. кабеля

Стандарты / Свойства материалов.
Огнестойкость:
  • IEC60332-1-2;
  •  DIN EN 60332-1-2;
  • UL VW-1,
  •  cUL FT1

Озоностойкость: EN 60811-403
Маслостойкость: EN60811-404
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Безгалогенность: IEC60754-1
Низкий уровень выделения токсичных веществ: EN60754-2
Низкотемпературная стойкость: IEC60811-505
Токопроводящая способность: IEC60364-5-523
Водонепроницаемость и влагозащищенность: EN60811-402
Сертификация: VDE-0281 Часть-3
CE:
73/23/EEC,
93/68/EEC
Стандарт применения: EN 50525-2-21
RoHS II
