Кабель управления NYSLYCY-OZ/-JZ/-OB/-JB (RAL7001)

NYSLYCY-OZ/-JZ/-OB/-JB (RAL7001)
Внутренняя изоляция: PVC
Внешняя изоляция: PVC
Вольтаж: U0/U=300/500V
Диапазон температур: от -30°C ～ до +70°C
Отправить запрос


Для буксируемых цепей Защита от электромагнитного импульса Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание
Технические характеристики
Файлы для скачивания
Предназначение.

Кабели NYSLYCY подходят для любого электрооборудования, электронных систем управления, технологий автоматизации, заводского производства, электростанций и т. д. В основном он устанавливается в сухих и влажных помещениях и особенно подходит для промышленных сред с равномерно распределенными механическими нагрузками. Кабель имеет внутреннюю оболочку, которая сохраняет округлость кабеля и минимизирует пространство между жилами. Луженая медная оплетка обеспечивает экранирующую защиту в средах, подверженных электромагнитным помехам и воздействиям.


 Структура.

Проводник: Гибкий многожильный отожженный медный провод,  соответствующий стандартам IEC/EN 60228, VDE 0295 Класс 5
Изоляция: Изоляция выполнена из ПВХ-композитного материала T12. Соответствует стандартам: EN 50363-3 и VDE 0207-363-3
Маркировка жил:

 OZ — черные жилы с цифровой маркировкой, без желто-зеленой заземляющей жилы.
JZ — черные жилы с цифровой маркировкой, с желто-зеленой заземляющей жилой.
OB — цветовая маркировка жил, без желто-зеленой заземляющей жилы.
JB — цветовая маркировка жил, с желто-зеленой заземляющей жилой.

 Сборка: Многослойная скрутка
Внутренняя оболочка: Материал ПВХ
Экран: Луженая медная оплетка
Внешняя оболочка Специальный материал ПВХ, соответствующий стандартам:
  • EN 50363-4-1
  • VDE 0207-363-4-1

Цвет: Прозрачный и другие цвета по запросу

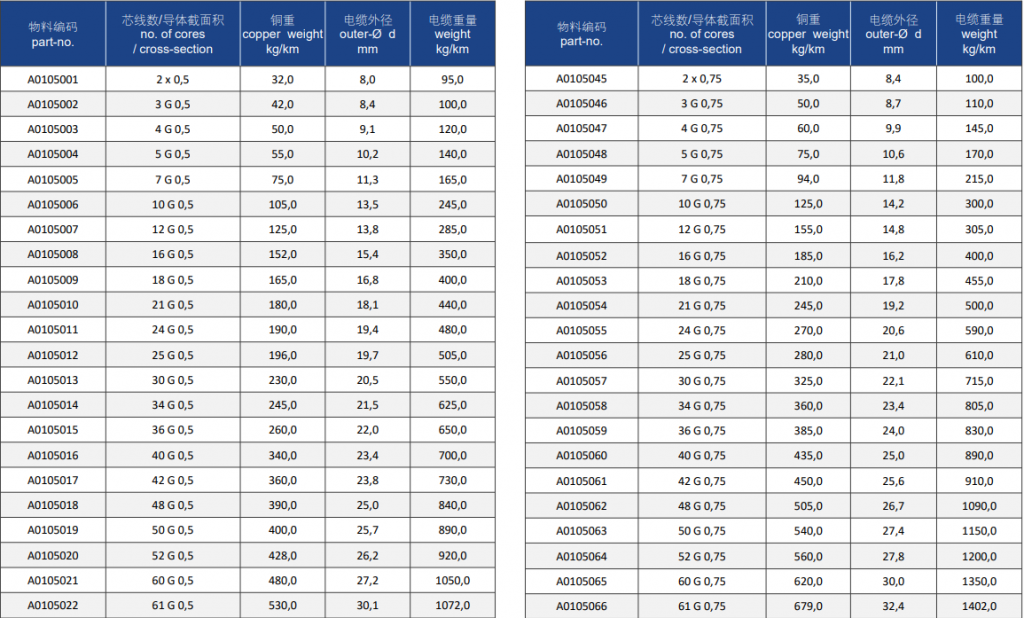

табл (1).png
табл (2).png
табл (3).png

Технические параметры.

 Рабочее напряжение: U0/U=300/500 В
 Испытательное напряжение: 3000 В
 Диапазон температур:
  • фиксированный: -30°C ～+ 70°C
  • подвижный: -5°C ～+ 70°C

Сопротивление изоляции (20°C): ≥ 20 МОм.км
Минимальный радиус изгиба:
  • фиксированный: 8 × наружный диаметр кабеля
  • изгиб: 15 × наружный диаметр кабеля


 Стандарты / Свойства материалов.

Огнестойкость:
  • IEC60332-1-2;
  • DIN EN 60332-1-2;
  • UL VW-1,
  • cUL FT1

Озоностойкость: EN60811-403
Маслостойкость: EN60811-404
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Низкая термостойкость: IEC60811-505
Допустимая нагрузка по току: IEC60364-5-523
Водонепроницаемость и влагостойкость: EN60811-402
Сертификация: VDE-0281 Часть-3
CE:
73/23/EEC
93/68/EEC
 Применение стандарты: EN 50525-2-51
 RoHS II

Имя файла
NYSLYCY-OZ/-JZ/-OB/-JB (RAL7001)Скачать (1.75 Мб)
