Кабель управления SY-LSOH – HSLHSH 300/500V

SY-LSOH – HSLHSH 300/500V
Внутренняя изоляция: HFFR
Внешняя изоляция: HFFR
Вольтаж: Uo/U=300/500 V
Диапазон температур: от -30°C ~ до +70 °C
Отправить запрос


Для буксируемых цепей Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание

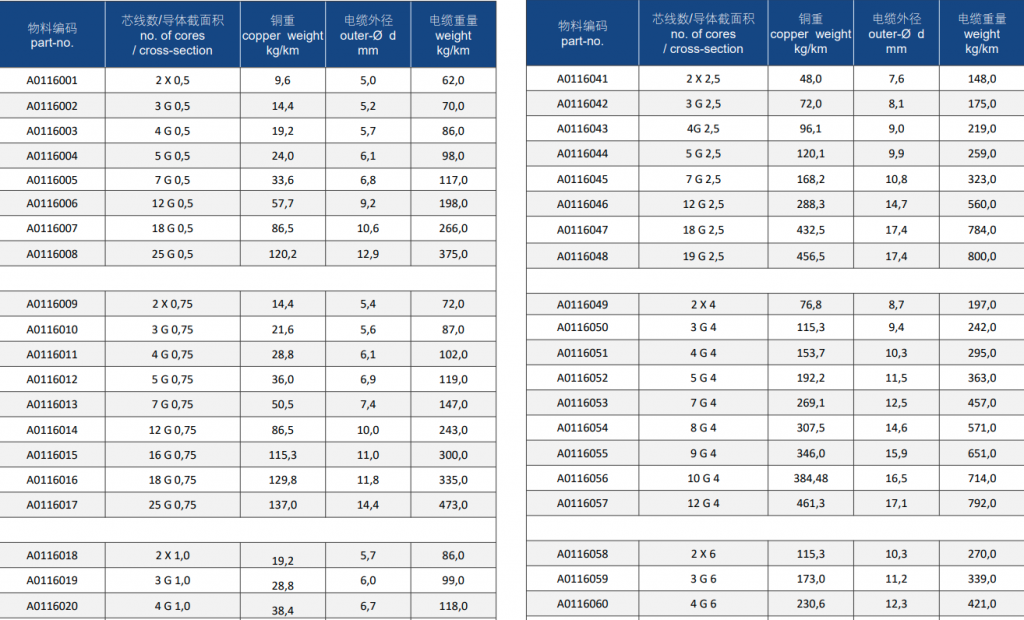

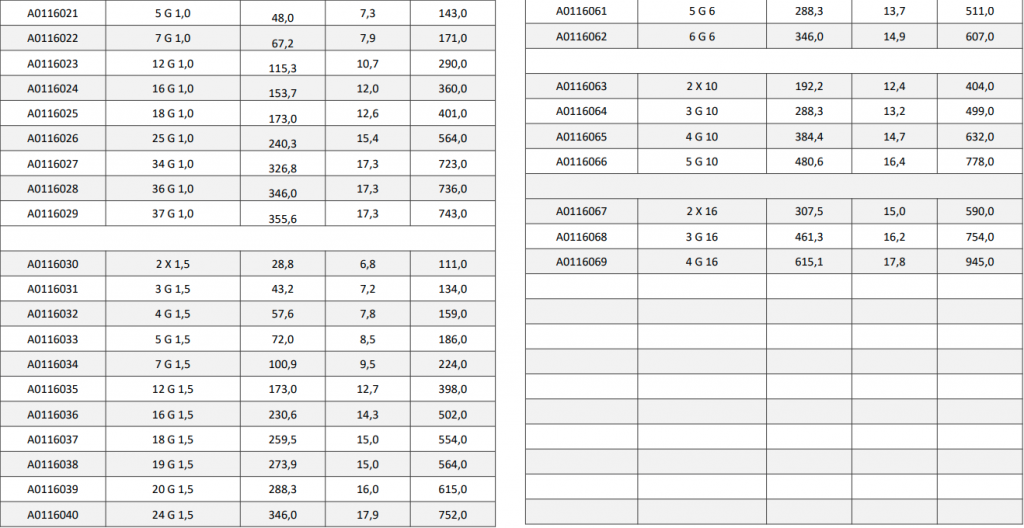

Технические характеристики
Файлы для скачивания
Предназначение.

Гибкие кабели без галогенов применяются во всех электрических устройствах, электронных системах управления, автоматизации, машиностроении и химической промышленности, как в сухих, так и во влажных помещениях. Композит HFFR обладает огнестойкими и самозатухающими свойствами, что делает его подходящим для областей с высокими требованиями к безопасности кабелей. Кабель оснащен экранированием из оцинкованной стальной проволоки, которое защищает его от механических нагрузок и повреждений. Оплетка также обеспечивает магнитное экранирование. При использовании композита, защищенного от УФ-излучения, эти кабели могут применяться в наружных условиях, где они подвергаются воздействию прямых солнечных лучей.

Структура.

Проводник: Мягкая оголенная медная жила. Соответствует IEC/EN 60228, VDE 0295, класс 5.
Изоляция: HFFR-компаунд (EN 50290-2-26, VDE 0207-363-7)
Маркировка жил:
JZ-белые жилы с цифровой маркировкой, с желто-зеленой заземляющей жилой;
OZ-белые жилы с цифровой маркировкой, без желто-зеленой заземляющей жилы.
Сборка: Многослойная скрутка.
Обмотка: Фольга ПЭТФ
Армирование: Оплетка из оцинкованной стальной проволоки
Внешняя оболочка: HFFR-компаунд (DIN EN 50363-8, VDE 0207-363-8)
Цвет: Серый RAL7001 и другие цвета по запросу

Технические параметры.
Рабочее напряжение: Uo/U=300/500 В
Испытательное напряжение: 3000 В
Диапазон температур:
  • фиксированный: -30 °C ~ +70 °C,
  • мобильный: -5 °C ~ +70 °C

Сопротивление изоляции (20 °C): > 200 МОм x км
Мин. радиус изгиба:
  • фиксированный: 8 x НД кабеля
  • изгиб 15 x НД кабеля

Стандарты / Свойства материалов.
Огнестойкость:
  • IEC60332-1-2
  • DIN EN 60332-1-2
  • UL VW-1,
  • CUL FT1;

Маслостойкость: EN60811-404
Озоностойкость: EN60811-403
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5.
Низкая эмиссия: EN61034-2.
Безгалогенность: IEC60754-1.
Содержание галогенных кислых газов: EN 60754-2.
Низкотемпературная стойкость: IEC60811-505.
Допустимая нагрузка: IEC60364-5-523.
Водонепроницаемость и влагозащищенность: EN60811-402.
Сертификация: CE
Стандарты применения:
  • EN 50525-3-21;
  • EN 50525-3-41;

РоХС II
