Кабель управления YSLCY-OZ/-JZ/-OB/-JB （RAL7001）

YSLCY-OZ/-JZ/-OB/-JB （RAL7001）
Внутренняя изоляция: PVC
Внешняя изоляция: PVC
Вольтаж: U0/U=300/500V
Диапазон температур: от -30°C ～ до +70°C
Отправить запрос


Для буксируемых цепей Защита от электромагнитного импульса Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание
Технические характеристики
Файлы для скачивания


Предназначение.

Кабель YSLCY — это полностью экранированный гибкий кабель с экраном из луженой медной проволоки, подходящий для зон, где необходимо избегать электромагнитных помех. Применимо ко всему электрооборудованию, электронным системам управления, технологиям автоматизации, заводскому производству, электростанциям и т. д. В основном устанавливается в сухих и влажных помещениях.


Структура.

 Проводник: Гибкий многожильный провод из отожженной меди. Соответствует стандарту IEC 60228, класс 5.
Изоляция: ПВХ-композитный материал T12, соответствует EN 50363-3, VDE 0207-363-3.
Маркировка жил:
OZ — черные жилы с цифровой маркировкой, без желто-зеленой заземляющей жилы.
JZ — черные жилы с цифровой маркировкой, с желто-зеленой заземляющей жилой.
OB — цветовая маркировка жил, без желто-зеленой заземляющей жилы.
JB — цветовая маркировка жил, с желто-зеленой заземляющей жилой.
Сборка: Многослойная скрутка
Упаковка обмотки: Между жилами и экраном прокладка из изолирующей пленки PETP foil.
Экран: Луженая медная оплетка, плотность ≥ 75%.
Внешняя оболочка: Поливинилхлоридный композитный материал TM2, в соответствии с EN 50363-4-1, VDE 0207-363-4-1.
Цвет: Серый (RAL 7001) и другие цвета по запросу

таблица 1.png
таблица 2.png

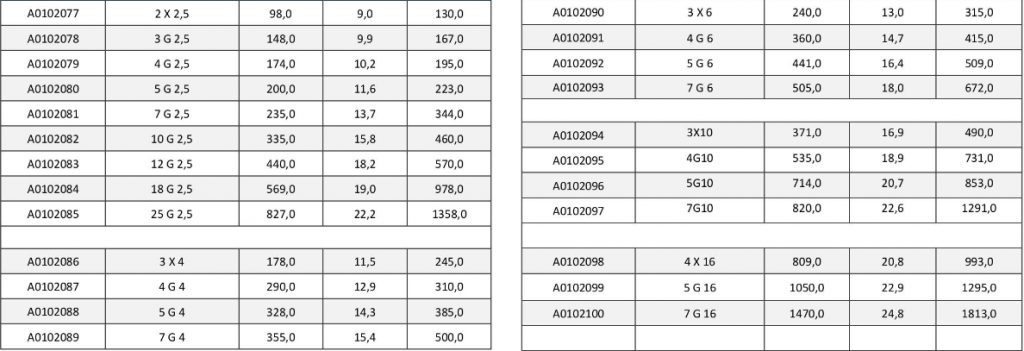

таблица 3.png

Технические параметры.

Рабочее напряжение: U₀/U = 300/500 В
Тестовое напряжение:
Жила/жила: переменный ток 3000 В / 1 мин.
Жила/экран: переменный ток 3000 В / 1 мин.
Диапазон температур:
  • стационарный: -30 °C ～ +70 °C
  • мобильный: -5 °C ～ +70 °C

Сопротивление изоляции (20 °C): ≥ 20 МОм·км
Минимальный радиус изгиба:
  • фиксированный: 8 × наружный диаметр кабеля
  • изгиб:: 15 × наружный диаметр кабеля


Стандарты / Свойства материалов.

Огнестойкость:
  • IEC 60332-1-2
  • DIN EN 60332-1-2
  • UL VW-1
  • cUL FT1

Озоностойкость: EN 60811-403
Маслостойкость: EN 60811-404
Устойчивость к ультрафиолетовому излучению: IEC 60068-2-5
Низкая термостойкость: IEC 60811-505
Допустимая нагрузка по току: IEC 60364-5-523
Водонепроницаемость и влагостойкость: EN 60811-402
Сертификация: VDE-0281 Часть 3
CE:
  • 73/23/EEC
  • 93/68/EEC

Применение стандартов: EN 50525-2-51
RoHS II

Имя файла
YSLCY-OZ/-JZ/-OB/-JB （RAL7001）Скачать (328.35 Кб)
