1.5D-2V/CX501b 105 °C

Предназначение.

Этот кабель производится в строгом соответствии со стандартом JIS C3501 и предназначен для соединения и передачи сигналов между компонентами связи и электронными устройствами внутри транспортных средств. Он активно применяется в современных автомобильных системах, таких как цифровые вещательные приемники, навигационные системы и электронные отражатели.
Кроме того, кабель может использоваться для передачи сигналов в других коммуникационных электронных устройствах, обеспечивая высокую надежность и стабильность работы. Его универсальность и соответствие международным стандартам делают его идеальным решением для современных технологических задач.

Структура.

Внутренний проводник: голая медь 7/0,18±0,005
Изоляционный слой: XL-PE 1,60±0,05
Внешний проводник: луженая медная оплетка 2,00±0,10
Оболочка: термостойкий ПВХ 3,00±0,10

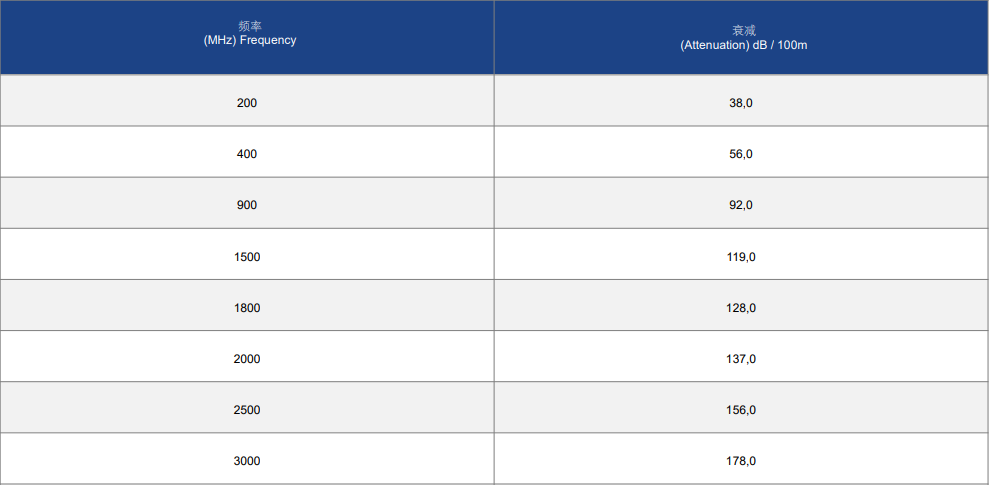

Технические параметры.

Емкость (пФ/м): 104+5
Характеристическое сопротивление (Ом): 50±2
Минимальное сопротивление изоляции (МОм.км): 1000.
Ставка %: 66,6
Максимальное рабочее напряжение (В): 1000.
Максимальная рабочая частота (МГц): 3000
Максимальный коэффициент стоячей волны по напряжению (0–3000 МГц): 1,25.
Максимальное сопротивление постоянному току (20 °C) (Ом/км):
‒ Внутренний проводник: 110
‒ Внешний проводник: 33

Стандарты / Свойства материалов.

Рабочая температура (°C): -40~+105
Минимальный радиус изгиба кабеля (мм): 14
Прочность на разрыв (Н):>200
Экологические характеристики: ROHS2.0
Адгезия (Н) 50 мм:
‒ Внутренний проводник-Диэлектрик: 10~25
‒ Диэлектрик-Внешний проводник: 5~20
‒ Внешний проводник-Оболочка: 10~40
