100Ω automotive LVDS data cable PN636

Предназначение.

Кабель специально разработан и изготовлен для применения в автомобильной связи. Он основан на ISO 6722 и IEC61156. Изоляционный слой изготовлен из полипропилена 105 °C, алюминиевой ленты и луженой проволоки с двойным экраном, что повышает эффективность экранирования кабеля, снижает внешние помехи, в основном используется для компонентов связи с транспортными средствами и передачи сигналов связи в автомобильной сети. Этот продукт обычно сочетается с HSD Fakra для обеспечения поддержки решений для автомобильной связи LVDS.

Структура.

Проводник: луженая медная проволока 7/0,16±0,005
Изоляционный слой: полипропилен 1,22±0,03
Наполнитель: Нейлон 0,51 Грунт 0,05
Скрутка: длина скрутки = 30 мм 2,90 Sat 0,10
экран: фольга ПЭТ/АЛ 3,00 Sat 0,10
экран: оплетка из луженой меди 3,40, сб. 0,10.
Оболочка: ПВХ 4,60, Sat 0,10.

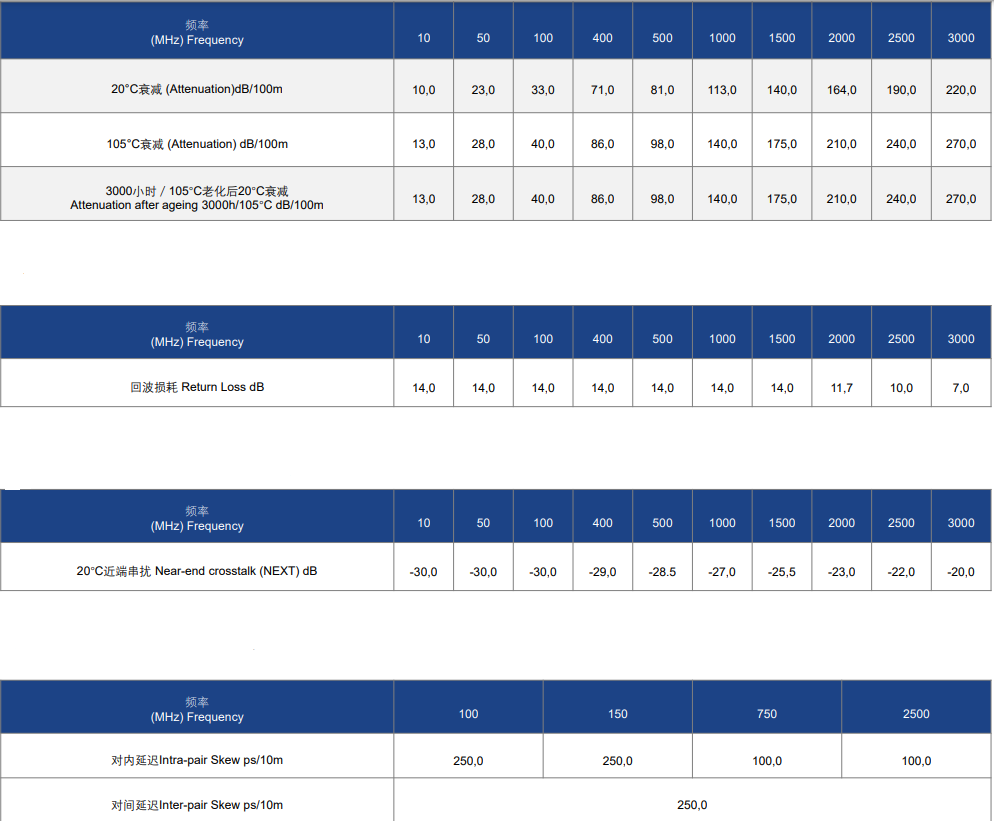

Технические параметры.

Емкость (кГц) (1-3,2-4) (пФ/м): ≤55
Характеристическое сопротивление (1-3,2-4) (Ом): 100±6
Рабочее напряжение (постоянный ток) (В): 60
Испытательное напряжение (переменный ток) (В): 1000
Максимальная рабочая частота (МГц): 3000
Максимальное сопротивление проводника постоянному току (20°C) (Ом/км): 125

Стандарты / Свойства материалов.

Рабочая температура (°C): -40~+105
Минимальный радиус изгиба одного кабеля (мм): 13,8
Минимальный радиус изгиба нескольких кабелей (мм): 13,8
Номинальный вес кабеля (кг/км): 34
Экологические характеристики: ROHS2.0
