1000BASE single-pair Ethernet (SPE) Automotive Data Cable PN686-3

Предназначение.

Этот кабель представляет собой низкочастотный однопарный неэкранированный кабель передачи данных, разработанный специально для автомобильных коммуникационных приложений. Он использует высокопрочный медный сплав в качестве проводника, термостойкий полипропилен 105 °C в качестве изоляции и гибкий TPE-S в качестве внешнего защитного слоя. Он разработан на основе 1S06722 и ссылается на принципы проектирования I EC61156. Он в основном используется для соединения компонентов связи транспортного средства и передачи сигналов коммуникационной сети транспортного средства.

Структура.

Проводник: луженая медь 7/0,16±0,005.
Изоляционный слой: вспененный полипропилен 1,23±0,03.
Скрутка: Длина скрутки = 25 мм 19,0±0,10
Внешний проводник: луженая медная оплетка + алюминиевая фольга 3,0±0,10
Оболочка: термостойкий ПВХ 3,80±0,20

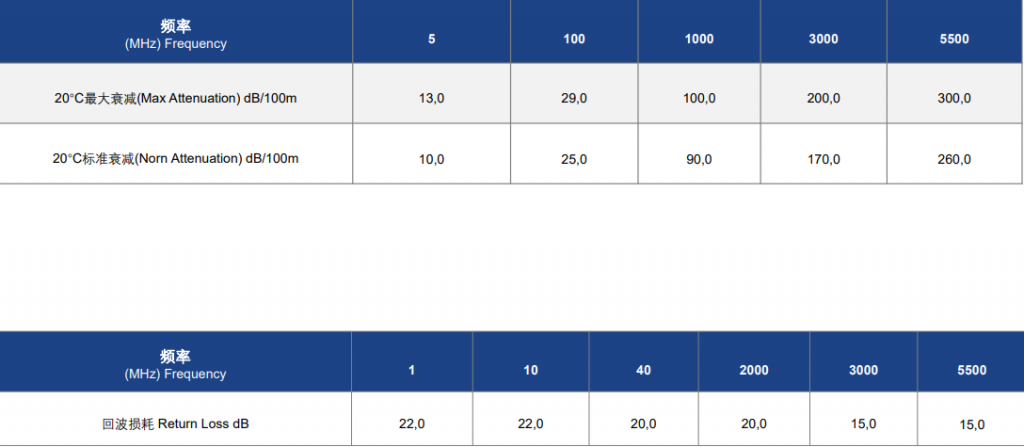

Технические параметры.

Емкость (1 кГц) (пФ/м): ≤100
Характеристическое сопротивление (Ом): 100±5
Рабочее напряжение (постоянный ток) (В): 60
Тестовая батарея (переменный ток) (В): 1000
Максимальная рабочая частота (МГц): 2000
Максимальное сопротивление проводника постоянному току (20°C) (Ом/км): 128

Стандарты / Свойства материалов.

Рабочая температура (°C): -40~+105
Минимальный радиус изгиба одного кабеля (мм): 20
Минимальный радиус изгиба нескольких кабелей (мм): 45
Номинальный вес кабеля (кг/км): 22
Экологические характеристики: ROHS2.0
