RG58LL/CX58a 105 °C

Предназначение.

Этот продукт основан на стандартах проектирования и производства, соответствующих ISO 19642, внутренний проводник с одной голой медью, изоляционный слой с физическим вспененным полипропиленом, экранирующий слой с алюминиевой лентой и двойной оплеткой из оловянной проволоки, полезная модель повышает эффективность экранирования кабеля, и кабель имеет преимущества легкого веса, высокой термостойкости, низкой температуры и т. д., в частности, аудио- и видео передачи, аудиовизуальных развлечений и других функциональных приложений.

Структура.

Внутренний проводник: медь 1/1,02±0,01
Изоляционный слой: FPP 2,90±0,05
Внешний проводник: луженая медная оплетка + алюминиевая фольга 3,55±0,10
Оболочка: термостойкий ПВХ 5,00±0,10

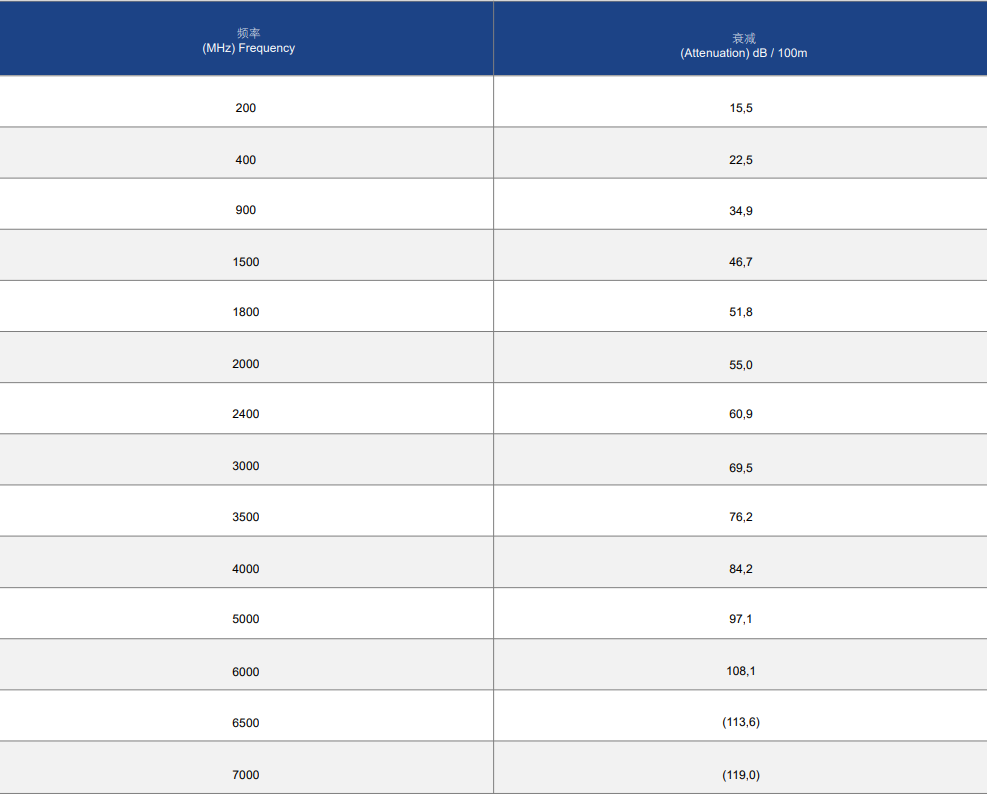

Технические параметры

Емкость (пФ/м): 80±3
Характеристическое сопротивление (Ом): 50±3
Минимальное сопротивление изоляции (МОм.км): 1000.
Ставка %:80
Максимальное рабочее напряжение (В): 1500.
Максимальная рабочая частота (МГц): 6000
Максимальный коэффициент стоячей волны по напряжению (0–6000 МГц): 1,3.
Максимальное сопротивление внутреннего проводника постоянному току (20 °C) (Ом/км): 23,3

Стандарты / Свойства материалов.

Рабочая температура (°C): -40~+105
Минимальный радиус изгиба кабеля (мм): 25
Прочность на разрыв (Н):>200
Экологические характеристики: ROHS2.0
Адгезия (Н) 50 мм:
‒ Внутренний проводник-Диэлектрик: 10~25
‒ Диэлектрик-Внешний проводник: 5~25
‒ Внешний проводник-Оболочка: 10~40

Имя файла
RG58LL/CX58a 105 °C	Скачать (918.19 Кб)
