H05V2-K (AWM1007/AWM1569) 90°C 300/500V

H05V2-K (AWM1007/AWM1569) 90°C 300/500V
Внутренняя изоляция: 90°C PVC
Внешняя изоляция: N/A
Вольтаж: Uo/U=300/500 V
Диапазон температур: от -30°C ~ до + 90°C
Отправить запрос


Для буксируемых цепей Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание

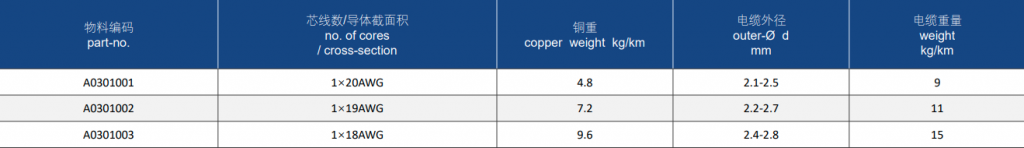

Технические характеристики
Файлы для скачивания
Предназначение.

Провода с мягкой изоляцией применяют для проводки в электрооборудовании, осветительном оборудовании, выключателях и распределительных коробках, т.е. в качестве мостовых проводов. Его следует прокладывать в сухих помещениях, в закрытых электромонтажных коробах и использовать только для цепей сигнализации и управления. Не для прямого применения под штукатуркой.


Структура.

Проводник: мягкий медный проводник. Соответствует IEC 60228, категория 5.
Изоляция: ПВХ.
Цвет: согласно требованиям заказчика.

Технические параметры.
Рабочее напряжение: 300/500 В
Испытательное напряжение: 2000 В
Диапазон температур:
  • мобильный:+5°C ~+90°C
  • фиксированный: -30°C ~+ 90°C

Сопротивление изоляции (20°C): ≥ 10 МОм·км.
Номинальный ток: VDE 0298-4
Минимальный радиус изгиба: 4 × внешний диаметр кабеля

Стандарты / Свойства материалов.

Огнестойкость:
  • IEC60332-1-2;
  • DIN EN 60332-1-2;
  • UL VW-1,
  • cUL FT1

Озоностойкость: EN 60811-403
Маслостойкость: EN60811-404.
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5.
Низкотемпературная стойкость: IEC60811-505
Допустимая нагрузка: IEC60364-5-523.
Водонепроницаемость и влагозащищенность: EN60811-402.
Сертификация: VDE-0281, часть 3.
CE:
  • 73/23/ЕЕС,
  •  93/68/ЕЕС

Стандарт применения: EN 50525-2-51.
РоХС II

Имя файла
H05V2-K (AWM1007/AWM1569) 90°C 300/500VСкачать (1.68 Мб)
