X-Ray HV cable,100kVDC 4 cores

X-Ray HV cable,100kVDC 4 cores
Внутренняя изоляция: EPR
Внешняя изоляция: 105°C PVC
Вольтаж: DC100kV / AC30kV
Диапазон температур: от -30°C ~ до +105° C

Отправить запрос


Для буксируемых цепей Защита от электромагнитного импульса Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание
Технические характеристики
Файлы для скачивания
Предназначение.

Эти рентгеновские кабели подходят для использования в рентгеновских аппаратах медицинского, промышленного, исследовательского и контрольного назначения. Они обеспечивают бесперебойную работу там, где требуются высокие напряжения импульсного типа. Хотя эти рентгеновские кабели в основном используются в медицинском диагностическом диагностическом оборудовании, они также используются в оборудовании промышленного назначения, а также в исследовательских проектах, где требуются высокие напряжения и низкая мощность.

Структура.

Провод заземления: луженая медная проволока 3×18AWG, без изоляции.
Проводник 1: 2×15AWG луженая медь с 0,15 мм ленточной изоляцией
Проводник 2: 1×20 AWG луженая медь с 0,61 мм тефцелловой изоляцией
Полупроводящий слой: резина EPR
Изоляция: EPR, суперчистая
Полупроводящий слой: резина EPR
Металлический экран: луженая медная проволока в оплетке, плотность оплетки ≥80%
Оболочка: 105 °C ПВХ-оболочка
Цвет оболочки: RAL7001

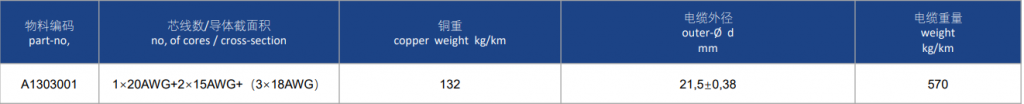

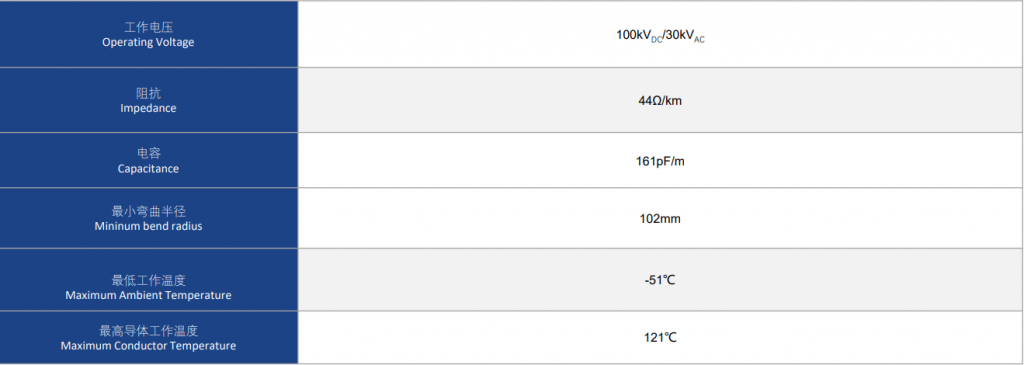

табл (1).pngтабл (2).png


Технические параметры.

Рабочее напряжение: 100 кВ постоянного тока/30 кВ переменного тока.
Испытательное напряжение:
120 кВ постоянного тока, 3 точки (высоковольтная изоляция)
AC 2,2кВ 1 точка (низковольтная изоляция)
Диапазон температур:
  • фиксированный: -30°C ~ + 105°C.
  • мобильный:-5°C ~+105°C

Сопротивление изоляции (20°C): > 20 MΩxkm
Для непрерывного изгиба: соответствует
Номинальный ток: VDE 0298-4.
Минимальный радиус изгиба:
  • Движение: 4 × наружный диаметр кабеля
  • Исправлено: 6× внешний диаметр кабеля


Стандарты / Свойства материалов.
Огнезащитные характеристики:
  • IEC60332-1-2
  • DIN EN 60332-1-2
  • UL VW-1,
  • cUL FT1

Устойчивость к озону: EN60811-403.
Маслостойкость: EN60811-404.
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5.
Низкотемпературная стойкость: IEC60811-505.
Допустимая нагрузка: IEC60364-5-523.
Водонепроницаемость и влагозащищенность: EN60811-402.
Сертификация: VDE-0281, часть 3.
CE: 73/23/ЕЕС, 93/68/ЕЕС
Стандарт применения: EN 50525-2-51.
РоХС II
Имя файла
X-Ray HV cable,100kVDC 4 coresСкачать (1.69 Мб)
