X-Ray HV cable,100kVDC 5 cores

Предназначение.

Эти рентгеновские кабели подходят для использования в рентгеновских аппаратах медицинского, промышленного, исследовательского и контрольного назначения. Они обеспечивают бесперебойную работу там, где требуются высокие напряжения импульсного типа. Хотя в основном они используются в медицинском диагностическом оборудовании для визуализации, эти рентгеновские кабели также используются с оборудованием промышленного назначения, а также в исследовательских проектах, где требуются высокие напряжения и низкая мощность.

Структура.

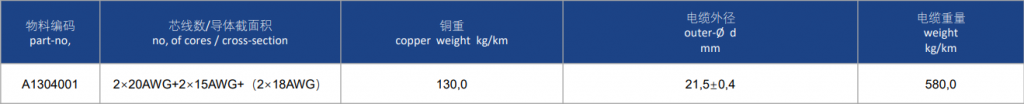

Провод заземления: луженая медная проволока 2×18AWG, без изоляции
Проводник 1: 2×15AWG луженая медь с ленточной изоляцией
Проводник 1: 2×20 AWG луженая медь с тефцелловой изоляцией
Полупроводящий слой: резина EPR
Изоляция: EPR, суперчистая
Полупроводящий слой: резина EPR.
Металлический экран: луженая медная проволока в оплетке, плотность оплетки ≥80%
Оболочка: 105°C ПВХ-оболочка
Цвет оболочки: RAL7001

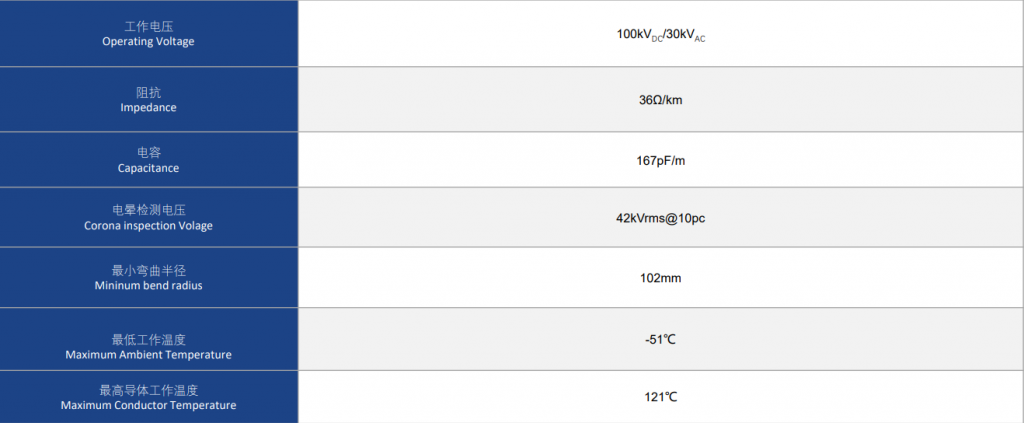

Технические параметры.

Рабочее напряжение: 100 кВ постоянного тока/30 кВ переменного тока.
Испытательное напряжение: 120 кВ постоянного тока, 3 точки (высоковольтная изоляция)
AC 2,2кВ 1 точка (низковольтная изоляция)
Диапазон температур:

• фиксированный: -30°C ~ + 105°C.
• мобильный:-5°C ~+105°C

Сопротивление изоляции (20°C): > 20MΩxkm
Для непрерывного изгиба: соответствует
Номинальный ток: VDE 0298-4.
Минимальный радиус изгиба:
движение: 4 × наружный диаметр кабеля
исправлено: 6× внешний диаметр кабеля

Стандарты / Свойства материалов.

Огнестойкость:

• IEC60332-1-2
• DIN EN 60332-1-2
• UL VW-1,
• cUL FT1

Озоностойкость: EN60811-403.
Маслостойкость: EN60811-404.
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5.
Низкотемпературная стойкость: IEC60811-505.
Допустимая нагрузка: IEC60364-5-523.
Водонепроницаемость и влагозащищенность: EN60811-402.
Сертификация: VDE-0281, часть 3.
CE: 73/23/ЕЕС, 93/68/ЕЕС
Стандарт применения: EN 50525-2-51.
РоХС II

Имя файла
X-Ray HV cable,100kVDC 5 cores	Скачать (1.69 Мб)
