X-Ray HV cable,125kVDC single core

Предназначение.

Эти рентгеновские кабели подходят для использования в рентгеновских аппаратах медицинского, промышленного, исследовательского и контрольного назначения. Они обеспечивают бесперебойную работу там, где требуются импульсные высокие напряжения. Хотя в основном они используются с медицинским диагностическим оборудованием для визуализации, эти рентгеновские кабели также используются с оборудованием промышленного назначения, а также в исследовательских проектах, где требуются высокие напряжения и низкая мощность.

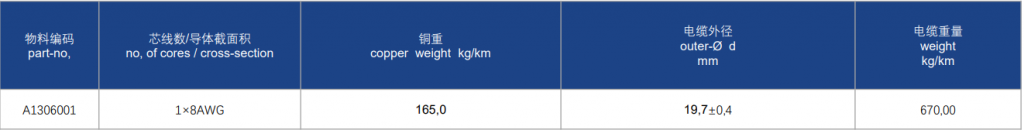

Структура.

Проводник: 8AWG луженая медь неизолированная
Полупроводящий слой: резина EPR
Изоляция: EPR, суперчистая
Полупроводящий слой: резина EPR
Металлический экран: луженая медная проволока в оплетке, плотность оплетки ≥90%
Оболочка: оболочка из ПВХ 105°C
Цвет оболочки: RAL7001

Технические параметры.
Рабочее напряжение: 125 кВ постоянного тока/30 кВ переменного тока.
Испытательное напряжение: 144 кВ постоянного тока, 3 точки (высоковольтная изоляция)
Диапазон температур:

• фиксированный: -30°C ~ + 105°C.
• мобильный:-5°C ~+105°C

Сопротивление изоляции (20°C): > 20 MΩxkm
Для непрерывного изгиба: соответствует
Номинальный ток: VDE 0298-4.
Мин. радиус изгиба:

• фиксированный: 4x диаметр кабеля,
• гибкий: 6x диаметр кабеля

Стандарты / Свойства материалов.

Огнестойкость:

• IEC60332-1-2;
• DIN EN 60332-1-2;
• UL VW-1,
• cUL FT1

Озоностойкость: EN 60811-403
Маслостойкость: EN60811-404
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Низкотемпературная стойкость: IEC60811-505
Допустимая нагрузка: IEC60364-5-523
Водостойкость и влагостойкость: EN60811-402
Сертификация: VDE-0281 Часть-3
CE: 73/23/EEC, 93/68/EEC
Стандарты применения: EN 50525-2-51
RoHS II
