X-Ray HV cable,150kVDC 4 cores

Предназначение.

Эти рентгеновские кабели подходят для использования в рентгеновских аппаратах медицинского, промышленного, исследовательского и контрольного назначения. Они обеспечивают бесперебойную работу там, где требуются высокие напряжения импульсного типа. Хотя в основном они используются в медицинском диагностическом оборудовании для визуализации, эти рентгеновские кабели также используются в оборудовании промышленного назначения, а также в исследовательских проектах, где требуются высокие напряжения и низкая мощность.

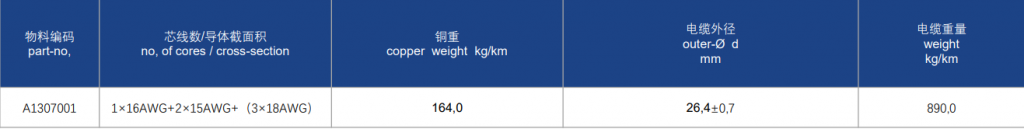

Структура.

Провод заземления: луженая медная проволока 2×18AWG, без изоляции.
Проводник 1:2×15AWG, луженый, обернутый полиэфирной лентой толщиной 0,15 мм.
Проводник 2: 1 луженый проводник сечением 16AWG с фторопластовой изоляцией толщиной 0,45 мм.
Полупроводящий слой: резина EPR
Изоляция: EPR, суперчистая
Полупроводящий слой: резина EPR
Металлический экран: луженая медная проволока в оплетке, плотность оплетки ≥80%
Оболочка: 105 °C ПВХ-оболочка
Цвет оболочки: RAL7001

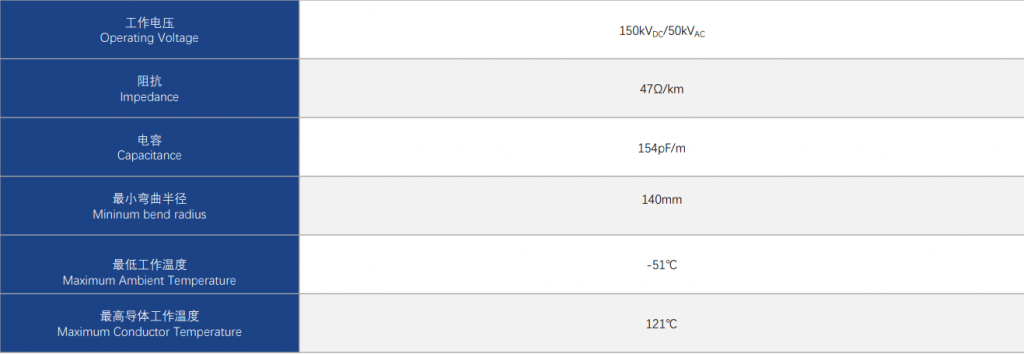

Технические параметры.

Рабочее напряжение: 150 кВ постоянного тока/50 кВ переменного тока.
Испытательное напряжение: 180 кВ постоянного тока, 3 точки (высоковольтная изоляция) DC 4 кВ 1 точка (низковольтная изоляция)
Диапазон температур:

• фиксированный: -30°C ~ + 105°C.
• мобильный:-5°C ~+105°C

Сопротивление изоляции (20°C): > 20MΩxkm
Для непрерывного изгиба: соответствует
Номинальный ток: VDE 0298-4.
Мин. радиус изгиба:

• Фиксированный: 4x Диаметр кабеля,
• Гибкий: 6x Диаметр кабеля

Стандарты / Свойства материалов.

Огнестойкость:

• IEC60332-1-2;
• DIN EN 60332-1-2;
• UL VW-1,
• cUL FT1

Озоностойкость: EN 60811-403
Маслостойкость: EN60811-404
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Низкотемпературная стойкость: IEC60811-505
Допустимая нагрузка: IEC60364-5-523
Водостойкость и влагостойкость: EN60811-402
Сертификация: VDE-0281 Часть-3
CE: 73/23/EEC, 93/68/EEC
Стандарты применения: EN 50525-2-51
RoHS II
