X-Ray HV cable,320kVDC 3cores

Предназначение.

Эти рентгеновские кабели подходят для использования в рентгеновских аппаратах медицинского, промышленного, исследовательского и контрольного назначения. Они обеспечивают бесперебойную работу там, где требуются высокие напряжения импульсного типа. Хотя эти рентгеновские кабели в основном используются в медицинском диагностическом оборудовании для визуализации, они также используются в оборудовании промышленного назначения, а также в исследовательских проектах, где требуются высокие напряжения и низкая мощность.

Структура.

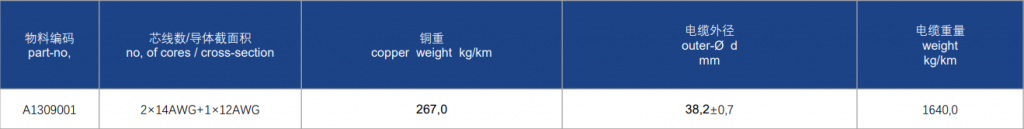

Провод заземления: луженая медная проволока 1×12AWG, без изоляции.
Проводник: луженый проводник 2×14AWG с изоляцией из фторопласта, 0,38 мм.
Полупроводящий слой: резина EPR
Изоляция: EPR, суперчистая
Полупроводящий слой: резина EPR
Металлический экран: луженая медная проволока в оплетке, плотность оплетки ≥80%
Оболочка: оболочка из ПВХ 105 °C
Цвет оболочки: RAL7001

Технические параметры.

Рабочее напряжение: 320 кВ постоянного тока/100 кВ переменного тока.
Испытательное напряжение: 400 кВ постоянного тока, 3 точки (высоковольтная изоляция) AC 2,2кВ 1 точка (низковольтная изоляция)
Диапазон температур:

• фиксированный: -30°C ~ + 105°C.
• мобильный:-5°C ~+105°C

Сопротивление изоляции (20°C): > 20 MΩxkm
Для непрерывного изгиба: соответствует
Номинальный ток: VDE 0298-4.
Мин. радиус изгиба:

• Фиксированный: 4x Диаметр кабеля,
• Гибкий: 6x Диаметр кабеля

Стандарты / Свойства материалов.

Огнестойкость:

• IEC60332-1-2;
• DIN EN 60332-1-2;
• UL VW-1,
• cUL FT1

Озоностойкость: EN 60811-403
Маслостойкость: EN60811-404
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Низкотемпературная стойкость: IEC60811-505
Токопроводящая способность: IEC60364-5-523
Водостойкость и влагостойкость: EN60811-402
Сертификация: VDE-0281 Часть-3
CE: 73/23/EEC, 93/68/EEC
Стандарты применения: EN 50525-2-51
RoHS II

Имя файла
X-Ray HV cable,320kVDC 3cores	Скачать (1.63 Мб)
