X-Ray HV cable, 75kVDC 3 cores

Предназначение.

Эти рентгеновские кабели подходят для использования в рентгеновских аппаратах медицинского, промышленного, исследовательского и контрольного назначения. Они обеспечивают бесперебойную работу там, где требуются импульсные высокие напряжения. Хотя в основном они используются в медицинском диагностическом оборудовании для визуализации, эти рентгеновские кабели также используются в оборудовании промышленного назначения, а также в исследовательских проектах, где требуются высокие напряжения и низкая мощность.

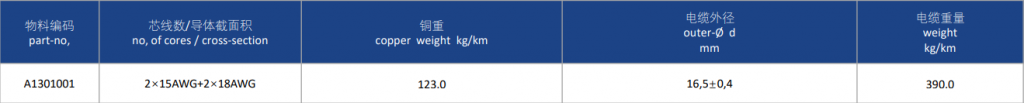

Структура.

Провод заземления: луженая медная проволока, без изоляции.
Проводник: луженая медь с изоляцией Tefzell
Полупроводящий слой: резина EPR
Изоляция: HEPR в соответствии с IEC 60840, сверхчистая
Полупроводящий слой: полупроводящая лента
Металлический экран: луженая медная проволока в оплетке, плотность оплетки ≥95%
Оболочка: оболочка из ПВХ 105°C
Цвет оболочки: RAL7001

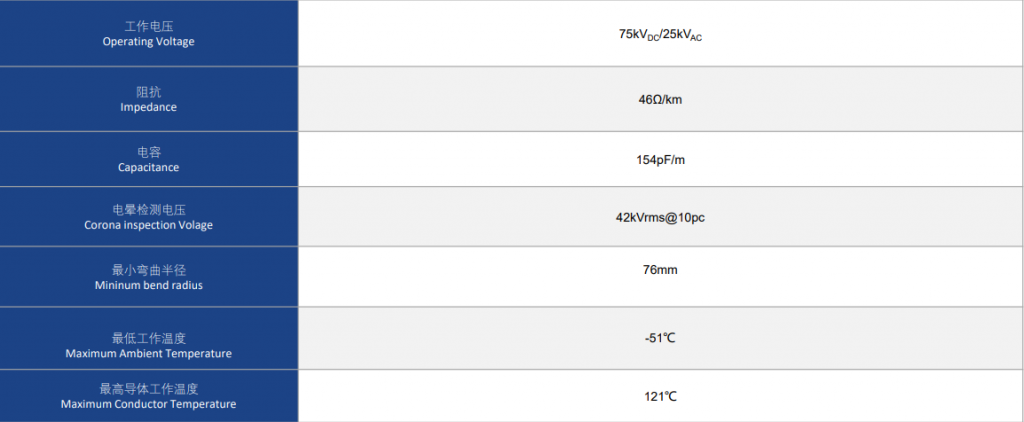

Технические параметры.

Рабочее напряжение: 75 кВ постоянного тока.
Испытательное напряжение: 90 кВ постоянного тока, 3 точки (изоляция высокого напряжения)
AC 2,2кВ 1 точка (низковольтная изоляция)
Диапазон температур:

• фиксированный: -30°C ~ + 105°C.
• мобильный:-5°C ~+105°C

Сопротивление изоляции (20°C): > 20 MΩxkm.
Для непрерывного изгиба: соответствует
Номинальный ток: VDE 0298-4.
Минимальный радиус изгиба:

• Движение: 4 × наружный диаметр кабеля.
• Исправлено: 6× внешний диаметр кабеля.

Стандарты / Свойства материалов.
Огнестойкость:

• IEC60332-1-2;
• DIN EN 60332-1-2;
• UL VW-1,
• cUL FT1

Озоностойкость: EN 60811-403
Маслостойкость: EN60811-404
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5
Низкотемпературная стойкость: IEC60811-505
Допустимая нагрузка: IEC60364-5-523
Водостойкость и влагостойкость: EN60811-402
Сертификация: VDE-0281 Часть-3
CE: 73/23/EEC, 93/68/EEC
Стандарты применения: EN 50525-2-51
RoHS II

Имя файла
X-Ray HV cable, 75kVDC 3 cores	Скачать (1.69 Мб)
