Внутренняя изоляция: PP
Внешняя изоляция: PVC
Вольтаж: UL&cUL AC 1000V. EN U0/U
AC 0.6/1kV
Диапазон температур: от 50C ~ до + 90°C
Внешняя изоляция: PVC
Вольтаж: UL&cUL AC 1000V. EN U0/U
AC 0.6/1kV
Диапазон температур: от 50C ~ до + 90°C
Описание
Технические характеристики
Файлы для скачивания
Предназначение.
Подходит для использования в высокомобильных приложениях в экстремальных условиях эксплуатации механического напряжения и климата, как внутри, так и вне помещений. Типичные применения включают заземленные ямы, мобильные 400 Гц дизель-генераторные установки, подвесные кабели для пассажирских трапов и т. д. для гражданских и военных нужд. Управляющие сердечники в фазных проводниках предназначены только для приложений измерения напряжения.
Структура.Проводник: мягкий медный проводник. Соответствует IEC 60228, категория 6.
Изоляция: Специальный безгалогеновый компаунд (PP)
Силовой кабель: Черный с номером, «G» с сердечником Y/G Согласно VDE0293-1/EN50334
Контрольные линии:
Белый и черный,
Белый и синий
Сборка: Многослойная скрутка
Обмотка: Безгалогеновая пластиковая пленка
Экран: Луженая медная оплетка, покрытие ≥85%
Внешняя оболочка: Специальный поливинилхлоридный компаунд
Цвет: Оранжевый-RAL2003

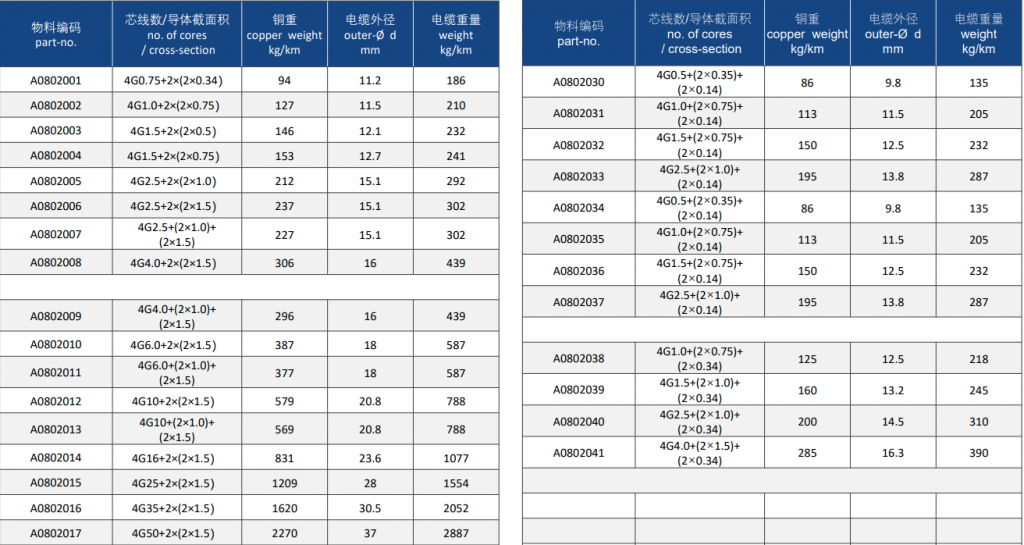

.png "табл (1).png")
.png "табл (2).png")
Технические параметры.
Рабочее напряжение: UL&cUL 1000 В переменного тока.
EN U0/U переменный ток 0,6/1 кВ
Испытательное напряжение:
Жила/Жила: AC 4,0 кВ/1 мин
Жила/Экран: AC 4,0 кВ/1 мин
Диапазон температур:
Сопротивление изоляции (20°C): ≥ 10 МОм·км.
Области применения: Гибкая кабельная цепь
Для непрерывного изгиба: да
Номинальный ток: VDE 0298-4.
Минимальный радиус изгиба:
Максимальное время изгиба: ≥5000000 циклов
Максимальный ход буксировочной цепи: 100 метров.
Максимальная скорость скольжения: 5 м/с
Максимальная самоподдерживающаяся скорость: 10 м/с
Максимальное ускорение: 40 м/с2.
Стандарты / Свойства материалов.
Огнестойкость: IEC 60332-1-2, VW-1, FT1
Маслостойкость: IEC60811-404, EN 50363-10-2.
Устойчивость к ультрафиолетовому излучению: UL1581-1200, EN 50618, EN 50620.
DIN EN ISO 4892-2, метод A
Озоностойкость: EN 50396, метод B.
Устойчивость к атмосферным воздействиям: да
Химическая стойкость: да
Низкая емкость: да
Низкая адгезия к поверхности оболочки: да
Сертификация: Стиль 2570, Стиль 2586, CE.
Стандарты применения: UL758, UL1581.
РоХС II
Рабочее напряжение: UL&cUL 1000 В переменного тока.
EN U0/U переменный ток 0,6/1 кВ
Испытательное напряжение:
Жила/Жила: AC 4,0 кВ/1 мин
Жила/Экран: AC 4,0 кВ/1 мин
Диапазон температур:
- Фиксированный: -50°C ~ + 90°C (UL&cUL 80°C).
- Гибкий:-40°C ~+ 90°C (UL&cUL 80°C)
Сопротивление изоляции (20°C): ≥ 10 МОм·км.
Области применения: Гибкая кабельная цепь
Для непрерывного изгиба: да
Номинальный ток: VDE 0298-4.
Минимальный радиус изгиба:
- фиксированный: 4 × внешний диаметр кабеля.
- механизм: 7,5 × внешний диаметр кабеля
Максимальное время изгиба: ≥5000000 циклов
Максимальный ход буксировочной цепи: 100 метров.
Максимальная скорость скольжения: 5 м/с
Максимальная самоподдерживающаяся скорость: 10 м/с
Максимальное ускорение: 40 м/с2.
Стандарты / Свойства материалов.
Огнестойкость: IEC 60332-1-2, VW-1, FT1
Маслостойкость: IEC60811-404, EN 50363-10-2.
Устойчивость к ультрафиолетовому излучению: UL1581-1200, EN 50618, EN 50620.
DIN EN ISO 4892-2, метод A
Озоностойкость: EN 50396, метод B.
Устойчивость к атмосферным воздействиям: да
Химическая стойкость: да
Низкая емкость: да
Низкая адгезия к поверхности оболочки: да
Сертификация: Стиль 2570, Стиль 2586, CE.
Стандарты применения: UL758, UL1581.
РоХС II
| Имя файла | |
| ANYSER T500 PP-C-PVC | Скачать (1.7 Мб) |
