Tray cable 90°C 0.6/1 KV HEPR-PVC-C-PVC

Tray cable 90°C 0.6/1 KV HEPR-PVC-C-PVC
Внутренняя изоляция: HEPR
Внешняя изоляция: PVC
Вольтаж: Uo/U 0.6/1 kV
Диапазон температур: от - 15 °C ~ до + 90 °C
Отправить запрос


Для буксируемых цепей Защита от электромагнитного импульса Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание
Технические характеристики
Файлы для скачивания
Предназначение.

Частотно-регулируемые приводы: используются для управления скоростью двигателей переменного тока. Это особенно распространено в промышленных и производственных средах, где необходимо точное управление двигателем для повышения эффективности и производительности.
Промышленные среды: благодаря прочной конструкции, эти кабели хорошо подходят для суровых условий, где они могут подвергаться воздействию масла, химикатов и механических напряжений, что обеспечивает их долговечность и надежность.
Установки, чувствительные к электромагнитным помехам: экранирование делает эти кабели подходящими для сред, где электромагнитные помехи могут быть проблемой, например, в центрах обработки данных или телекоммуникационных объектах, обеспечивая стабильную работу оборудования.

Структура.

Проводник: гибкая красная медная проволока в соответствии с IEC 60228 и DIN VDE 0295, категория 5.
Изоляция: Резиновый состав HEPR
Маркировка жил: В соответствии с DIN VDE 0293-308, HD 308 S2
3 фазные жилы: коричневый-черный-серый
Внутренняя оболочка (опционально): ПВХ типа R2,
Экран: Красная медная оплетка того же сечения, что и фазный проводник (для сечений до 16 мм2) или равная половине фазного проводника, с минимальным сечением 16 мм2 (для сечения более 25 мм2)
Внешняя оболочка: Специальный состав ПВХ
Цвет: Серый

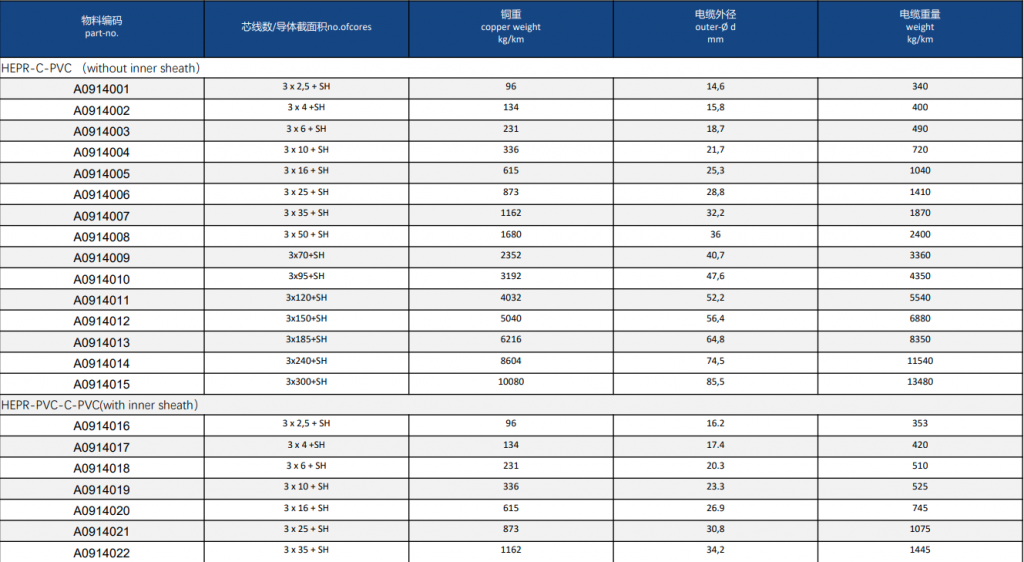

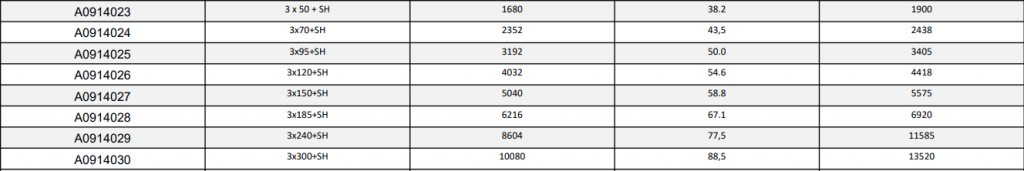

табл (1).pngтабл (2).png

Технические параметры.
Рабочее напряжение: Uo/U 0,6/1 кВ.
Испытательное напряжение: 4 кВ/5 минут.
Диапазон температур:
  • Фиксированный: -15°C ~ + 90°C.
  • Мобильный: -0°C ~+ 90°C

Сопротивление изоляции (20°C): минимум 200 МОм x км.
Минимальный радиус изгиба: > 8 наружных диаметров кабеля.

Стандарты / Свойства материалов.
Огнестойкость:
  • IEC60332-1-2
  • DIN EN 60332-1-2
  • UL VW-1,
  • cUL FT1

Озоностойкость: EN60811-403.
Маслостойкость: EN60811-404.
Устойчивость к ультрафиолетовому излучению: IEC60068-2-5.
Низкотемпературная стойкость: IEC60811-505.
Допустимая нагрузка: IEC60364-5-523.
Водонепроницаемость и влагозащищенность: EN60811-402.
Сертификация: VDE-0281, часть 3.
CE: 73/23/ЕЕС, 93/68/ЕЕС
Стандарт применения: EN 50525-2-51.
РоХС II
