Внутренняя изоляция: TPE
Внешняя изоляция: PUR
Вольтаж: DIN VDE 300V/500V; UL/CSA
300V
Диапазон температур: от -40°C~ до + 90°C
Внешняя изоляция: PUR
Вольтаж: DIN VDE 300V/500V; UL/CSA
300V
Диапазон температур: от -40°C~ до + 90°C
Описание
Технические характеристики
Файлы для скачивания
Предназначение.
Высокогибкий экранированный кабель для передачи данных TPE/PUR без галогенов подходит для непрерывного гибкого использования, обеспечивая бесперебойную и надежную передачу данных при непрерывном движении оборудования. Он может следовать за тяговой цепью для движения вперед и назад, выдерживает чрезвычайно высокое изгибающее напряжение и не изнашивается. Он в основном используется там, где требуются очень высокая гибкость, стойкость к истиранию, стойкость к надрезам, стойкость к маслам и химикатам, например, в технологиях обработки материалов и автоматизации, деревообрабатывающих и упаковочных машинах, промышленных роботах, автомобильной промышленности и т. д.
Структура.Проводник: очень гибкий неизолированный медный провод. Соответствует IEC 60228, категория 6.
Изоляция: Специальный состав TPE
Маркировка жил: Цветовой код в соответствии с DIN 47100
Сборка: Скручивание слоями
Экран: Луженая медная оплетка, покрытие ≥85%
Обертка: нетканый материал или майлар
Внешняя оболочка: PUR в соответствии с UL 758 матовая поверхность
Цвет: Серый (RAL7001)
.png "таб1 (1).png")

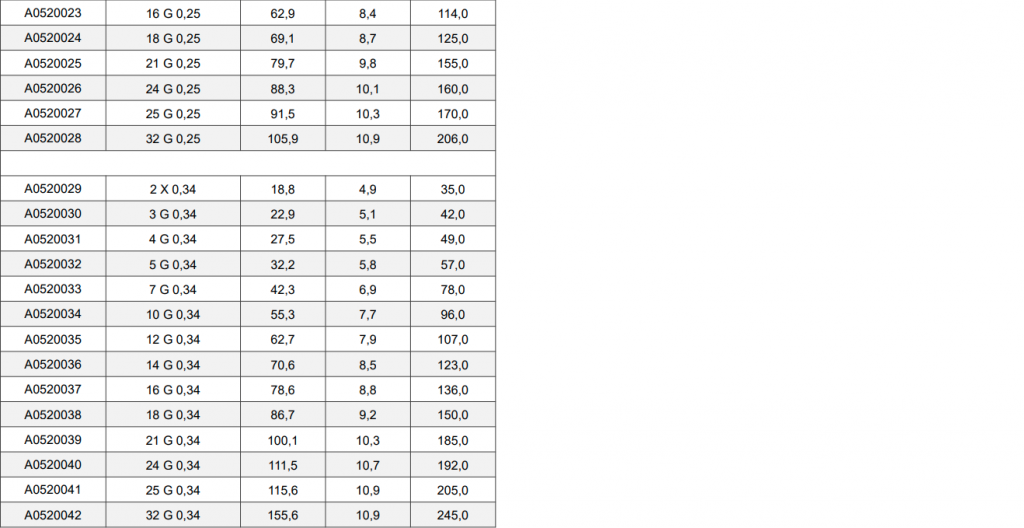

.png "таб1 (2).png")
Технические параметры.
Рабочее напряжение:DIN VDE U0/U AC 300/500 В
UL/CSA: 300 В
Испытательное напряжение:
Жил/Жил:AC 1,5 кВ/1 мин
Жил/Экран:AC 1,2 кВ/1 мин
Диапазон температур:
Области применения: гибкие буксирные цепи.
Для непрерывного изгиба: да
Минимальный радиус изгиба:
Максимальное количество раз изгиба: ≥15000000 циклов
Максимальная скорость скольжения: 3 м/с
Максимальная самоподдерживающаяся скорость: 6 м/с
Максимальное ускорение: 20 м/с2.
Стандарты / Свойства материалов.
Огнестойкость:
Безгалогеновый:
IEC 60754-1,
VDE 0482-754-1
Маслостойкость:
IEC 60811-2-1,
DIN VDE 0473 часть 811-2-1
Номинал масла 80 °C согласно UL758
Устойчивость к атмосферным воздействиям: Очень хорошая
Химическая стойкость: Очень хорошая
Сертификация: CE
RoHS
Рабочее напряжение:DIN VDE U0/U AC 300/500 В
UL/CSA: 300 В
Испытательное напряжение:
Жил/Жил:AC 1,5 кВ/1 мин
Жил/Экран:AC 1,2 кВ/1 мин
Диапазон температур:
- фиксированный: -40°C ~ + 90°C.
- мобильный:-40°C ~+90°C
Области применения: гибкие буксирные цепи.
Для непрерывного изгиба: да
Минимальный радиус изгиба:
- фиксированный: 5 × внешний диаметр кабеля.
- Непрерывное движение: 7,5 × внешний диаметр кабеля
Максимальное количество раз изгиба: ≥15000000 циклов
Максимальная скорость скольжения: 3 м/с
Максимальная самоподдерживающаяся скорость: 6 м/с
Максимальное ускорение: 20 м/с2.
Стандарты / Свойства материалов.
Огнестойкость:
- EN 50265-2-1, IEC 60332-1-2,
- DIN VDE 0482 часть 265-2-1
- UL VW-1,
- CSA FT1 FT2
Безгалогеновый:
IEC 60754-1,
VDE 0482-754-1
Маслостойкость:
IEC 60811-2-1,
DIN VDE 0473 часть 811-2-1
Номинал масла 80 °C согласно UL758
Устойчивость к атмосферным воздействиям: Очень хорошая
Химическая стойкость: Очень хорошая
Сертификация: CE
RoHS
