ANYTRA 12YC11Y-TP DIN CE 90 °C 350V

ANYTRA 12YC11Y-TP DIN CE 90 °C 350V
Внутренняя изоляция: TPE
Внешняя изоляция: PUR
Вольтаж: DIN VDE 350V
Диапазон температур: от -40°C~ до + 90°C
Отправить запрос


Для буксируемых цепей Защита от электромагнитного импульса Не распространяющий горение Не содержит свинца Регламент REACH Сертификат RoHS Торсионные нагрузки Устойчивость к бензину Устойчивость к маслам и тех. жидкостям Устойчивость к низким температурам Устойчивость к УФ
Описание
Технические характеристики
Файлы для скачивания
Предназначение.

Высокогибкий экранированный кабель для передачи данных PTPE/PUR с витыми парами, не содержащий галогенов, идеально подходит для непрерывного гибкого использования. Он обеспечивает бесперебойную и надежную передачу данных при постоянном движении оборудования. Кабель может следовать за тяговой цепью, позволяя движение вперед и назад, и выдерживает чрезвычайно высокое изгибающее напряжение, не поддаваясь износу.
Этот кабель в основном используется в условиях, требующих высокой гибкости, стойкости к истиранию, надрезам, а также устойчивости к маслам и химикатам. Применения включают технологии обработки материалов и автоматизации, деревообрабатывающие и упаковочные машины, строительство промышленных роботов, автомобильную промышленность и другие области.


Структура.

Проводник: очень гибкий неизолированный медный провод. Соответствует IEC 60228, категория 6.
Изоляция: Специальный состав TPE
Маркировка жил: Цветовой код в соответствии с DIN 47100
Сборка: Скрутка слоями
Экран: Луженая медная оплетка, покрытие ≥85%
Обертка: нетканый материал или майлар.
Внешняя оболочка: PUR в соответствии с UL 758 матовая поверхность
Цвет: Серый (RAL7001)

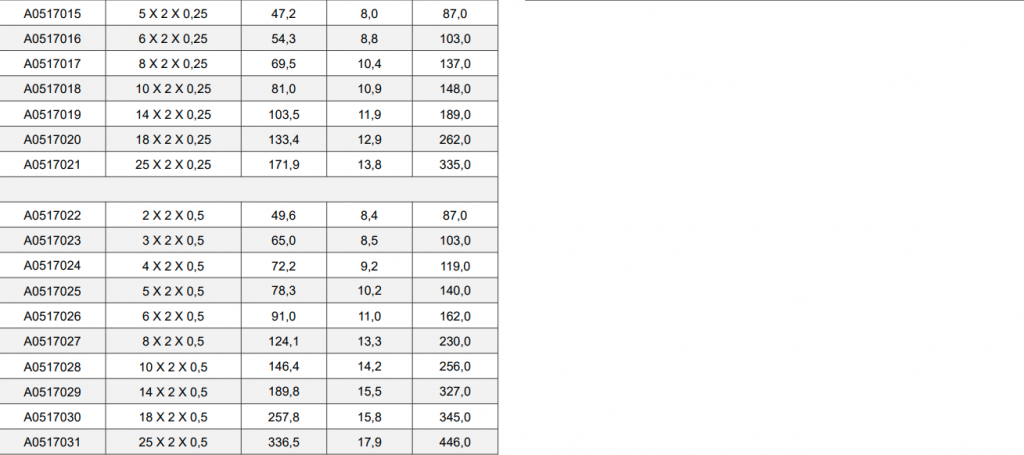

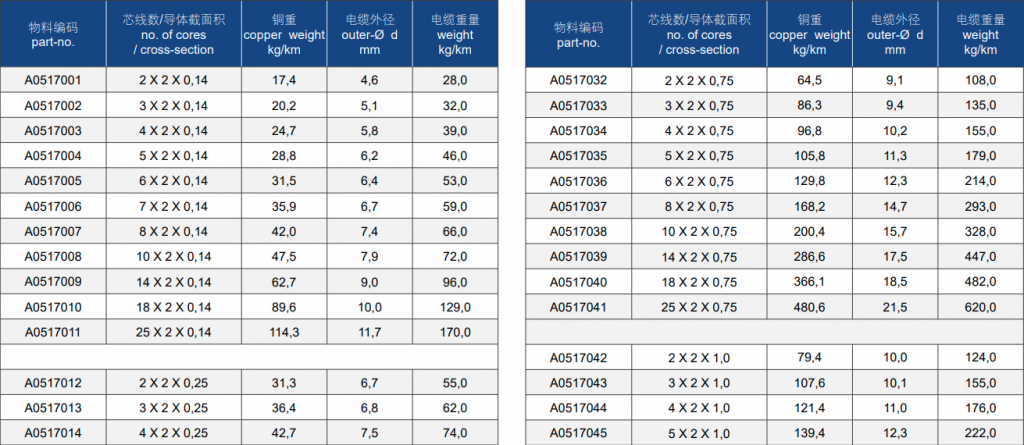

табл1 (1).pngтабл1 (2).png
Технические параметры.
Рабочее напряжение: DIN VDE 350 В.
Испытательное напряжение:
Жил/Жил:AC 1,5 кВ/1 мин
Жил/Экран:AC 1,2 кВ/1 мин
Диапазон температур:
  • фиксированный: -40°C ~ + 90°C.
  • мобильный:-40°C ~+90°C

Области применения: гибкие буксирные цепи.
Для непрерывного изгиба: да
Минимальный радиус изгиба:
  • фиксированный: 5 × внешний диаметр кабеля.
  • непрерывное движение: 7,5 × внешний диаметр кабеля

Максимальное количество раз изгиба: ≥15000000 циклов
Максимальная скорость скольжения: 3 м/с
Максимальная самоподдерживающаяся скорость: 6 м/с
Максимальное ускорение: 20 м/с2.

Стандарты / Свойства материалов.

Безгалогеновый:
IEC 60754-1,
VDE 0482-754-1
Маслостойкость:
IEC 60811-2-1,
DIN VDE 0473 часть 811-2-1
Масляная прочность 80 °C согласно UL758
Сертификация: CE
RoHS
