МНОГОЖИЛЬНЫЙ, МНОГОПРОВОЛОЧНЫЙ , ПЛОССКИЙ  СИЛИКОНОВЫЙ  КАБЕЛЬ

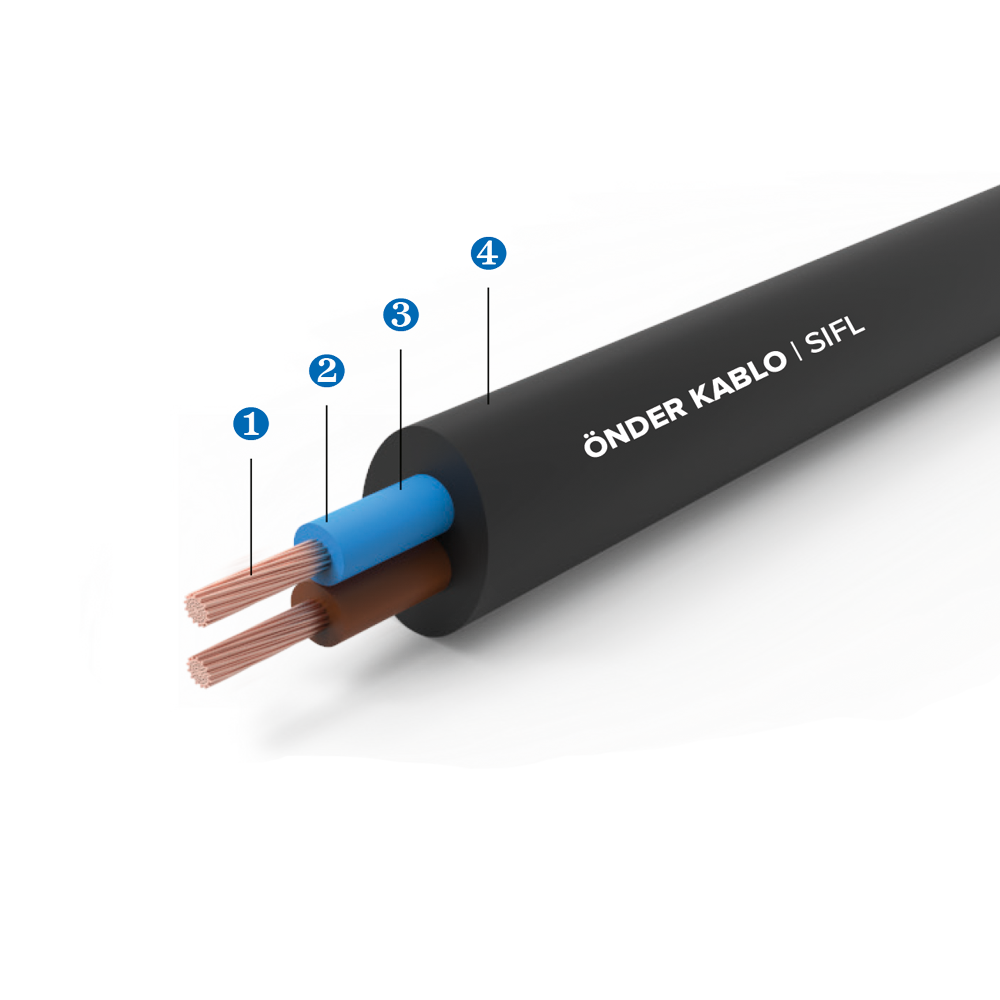

Конструкция Кабеля

1. Проводник /    Гибкий Нелуженый или Луженый Медный Класс-5, IEC 60228

2. Изоляция /    Силиконовый Компаунд

3. Разделитель / Лента PES

4. Внешняя оболочка /  Силиконовый Компаунд

Сечение	Макс. диаметр жилы	Внешний диаметр	Макс. электрическое сопротивление (20°C’de) Нелуженый	Макс. электрическое сопротивление (20°C’de) Луженый	Приблизительный вес
2x0,50	0,21	3,3 x 5,4	39,0	40,1	32
2x0,75	0,21	3,6 x 6,0	26,0	26,7	40
2x1,00	0,21	3,7 x 6,2	19,5	20,0	46
2x1,50	0,26	4,2 x 7,0	13,3	13,7	62
2x2,50	0,26	5,0 x 8,4	7,98	8,21	93
2x4,00	0,31	5,8 x 10,0	4,95	5,09	133

Допустимое уклонение диаметра  ± 5%

Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.

•  Рабочая Температура: -60°C +180°C

• Номинальное Напряжение: 300/500 V

• Испытательное Напряжение:   2000 V

• Мин. Радиус Изгиба:
  Стационарно 3 x Ø
  Подвижно  4 x Ø

• Без Галогена       EN 60754-1
