ОДНОЖИЛЬНЫЙ, МНОГОПРОВОЛОЧНЫЙ ПРОВОД С ПРОТИВОРАЗРЫВНОЙ СИЛИКОНОВОЙ ИЗОЛЯЦИЕЙ

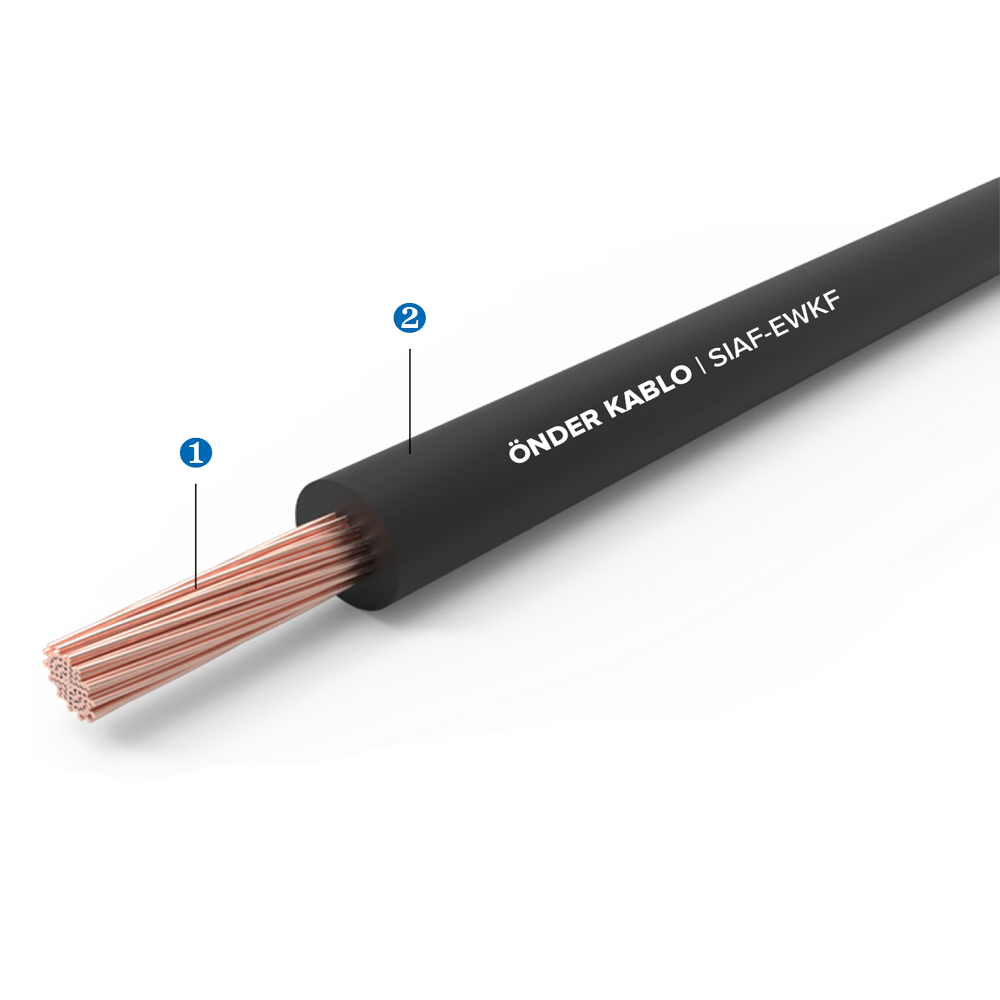

Конструкция Провода

1. Проводник /  Гибкий нелуженый или луженый медный Класс-5, IEC 60228

2. Изоляция / Стойкий к разрывам и надрезам силиконовый компаунд EWKF

Сечение	Макс. диаметр жилы	Толщина изоляции	Внешний диаметр	Макс. электрическое сопротивление (20°C’de) Нелуженый	Макс. электрическое сопротивление (20°C’de) Луженый	Приблизительный вес
0,35	0,21	0,70	2,2	53,0	56,0	7
0,50	0,21	0,80	2,5	39,0	40,1	9
0,75	0,21	0,80	2,7	26,0	26,7	12
1,00	0,21	0,80	2,8	19,5	20,0	14
1,50	0,26	0,80	3,1	13,3	13,7	19
2,50	0,26	0,90	3,8	7,98	8,21	31
4	0,31	0,90	4,4	4,95	5,09	46
6	0,31	1,00	5,2	3,30	3,39	68
10	0,41	1,10	6,5	1,91	1,95	118
16	0,41	1,30	8,0	1,21	1,24	176
25	0,41	1,40	10,0	0,780	0,795	276
35	0,41	1,40	11,7	0,554	0,565	373
50	0,41	1,50	13,4	0,386	0,393	518
70	0,51	1,50	15,6	0,272	0,277	751
95	0,51	1,60	17,2	0,206	0,210	987

Допустимое уклонение диаметра  ± 5%

Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.

• Рабочая Температура: -60°C +180°C
• Номинальное напряжение: 300/500 V ; 450/750 ≥ 1,00 mm²
• Испытательное напряжение:  2000 V
• Без Галогена              EN 60754-1
