SIAF-THT (SIF-THT)
SIF-THT
-60°C +250°C
SIAF-THT (SIF-THT)
Одножильный , многопроволочный силиконовый провод с повышенной термоустойчивостью
Отправить запрос


Описание
Технические характеристики
Файлы для скачивания
ОДНОЖИЛЬНЫЙ , МНОГОПРОВОЛОЧНЫЙ СИЛИКОНОВЫЙ ПРОВОД С ПОВЫШЕННОЙ ТЕРМОУСТОЙЧИВОСТЬЮ

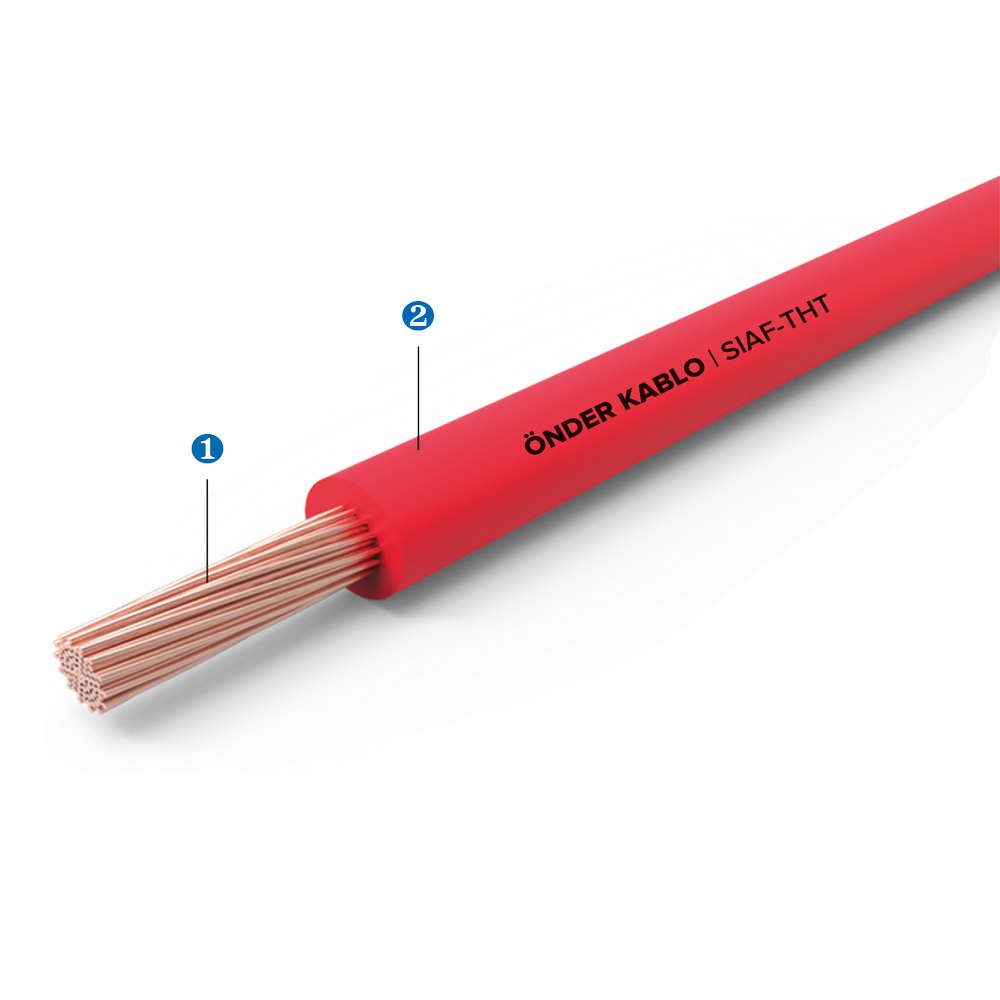

Конструкция Провода

1. Проводник / Гибкий нелуженый или луженый медный Класс-5, IEC 60228

2. Изоляция /  Силиконовый компаунд с высокой термоустойчивостью

Сечение

Макс. диаметр проводника Внешний диаметр Макс. электрическое сопротивление (20°C’de)
Нелуженый 		Макс. электрическое сопротивление (20°C’de)
Луженый
          		Приблизительный вес
0,25 0,21 1,8 78 80,2 5
0,35 0,21 1,9 53,0 56,0 6
0,50 0,21 2,1 39,0 40,1 8
0,75 0,21 2,3 26,0 26,7 11
1,00 0,21 2,5    19,5 20,0 13
1,50 0,26 2,8 13,3 13,7 19
2,50 0,26 3,5 7,98 8,21 30
4 0,31 4,1 4,95 5,09 44
6 0,31 4,7 3,30 3,39 62
10 0,41
 6,1 1,91 1,95 105
16 0,41
 7,5 1,21 1,24 161
25 0,41
 9,1 0,780 0,795 244
35 0,41
 10,3 0,554 0,565 335
50 0,41
 12,0 0,386 0,393 475
70 0,51
 13,7 0,272 0,277 668
95 0,51 15,6 0,206 0,210 864
120 0,51  17,4 0,161 0,164 1120
150 0,51 19,3 0,129 0,132 1377
185 0,51 21,4 0,106 0,108 1679
240 0,51 24,3 0,0801 0,0654 2232
300 0,51 26,9 0,0641 0,0654 2831


 Допустимое уклонение диаметра  ± 5%

Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.



  • Соответствующий стандарт: IEC 60335-1
  •  Рабочая температура: -60°C +250°C
  • Номинальное напряжение: 300/500 V ; 450/750 ≥1,00 mm²
  • Испытательное напряжение: 2000 V
  • Без галогена  EN 60754-1
