SIAF/VDE (*N2GFAF-(N)2GFAF)
*N2GFAF-(N)2GFAF
-60°C +180°C
SIAF/VDE (*N2GFAF-(N)2GFAF)
Одножильный , многопроволочный провод с силиконовой  изоляцией
Отправить запрос


Описание
Технические характеристики
Файлы для скачивания
ОДНОЖИЛЬНЫЙ , МНОГОПРОВОЛОЧНЫЙ ПРОВОД С СИЛИКОНОВОЙ ИЗОЛЯЦИЕЙ

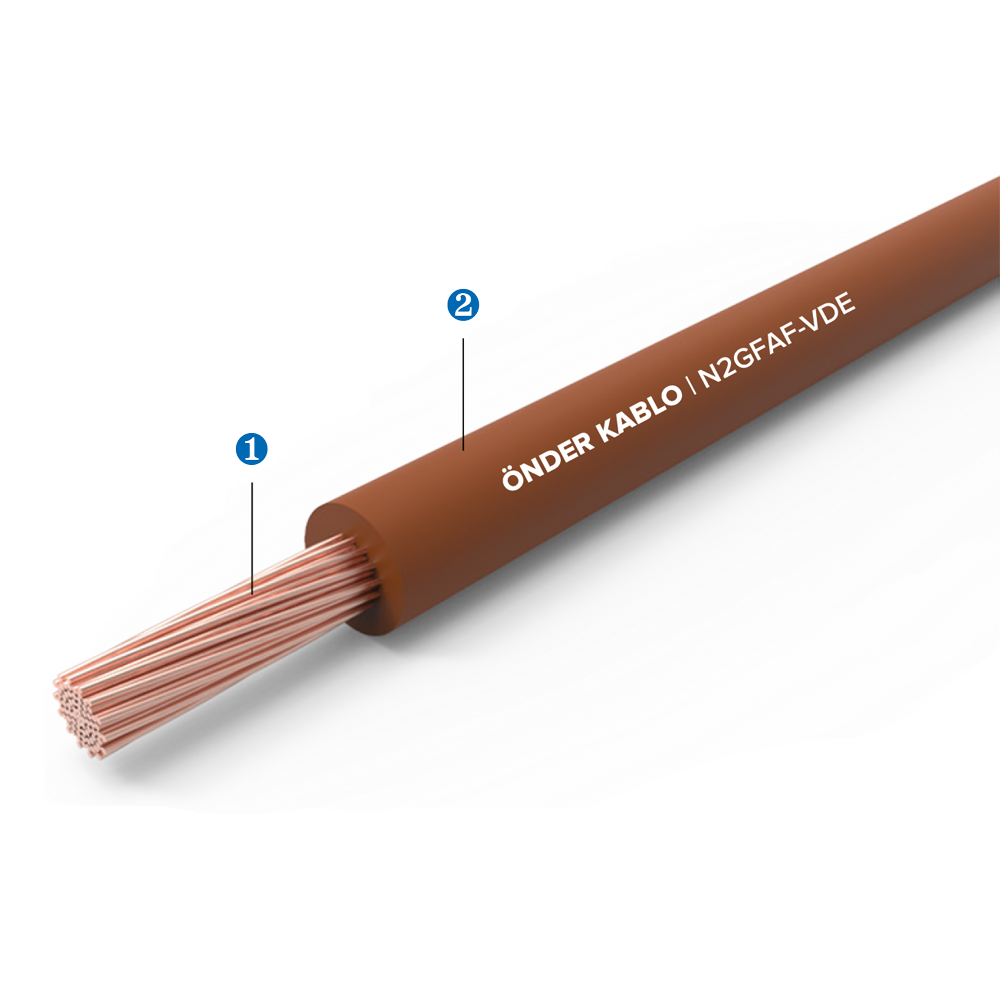

Конструкция провода
1. Проводник - Гибкий нелуженый или луженый медный Класса-5, IEC 60228

2. Изоляция - Силиконовый Компаунд Type: EI2-DIN EN 50363-1

Сечение

Макс.диаметр проводника Толщина изоляции Внешний диаметр Макс.электрическое сопротивление (20°C’de)
Нелуженый 		Макс.электрическое сопротивление (20°C’de)
Луженый
          		Приблизительный вес
0,35

0,21

 0,6 1,9 53,0 56,0 79
0,50 0,21
 0,6 2,1
 39,0 40,1 12
*0,75 0,21      0,6 2,3
 26,0 26,7 14
1,00 0,21 0,6 2,5
 19,5 20,0 22
1,50
 0,26 0,70 2,8 13,3 13,7      33
2,50 0,26 0,80 3,5 7,98 8,21        47
4 0,31 0,80 4,1 4,95 5,09 65
6 0,31 0,80 4,7 3,30 3,39 108
10 0,41 1,00 6,1 1,91 1,95        159
16 0,41 1,00 7,5 1,21 1,24




Допустимое уклонение диаметра  ± 5%

Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.


  • Одобрено: VDE
  • Соответствующий Стандарт: DIN VDE 0250 Teil 502
  •  Рабочая Температура:
    -60°C +130°C с нелуженой медью
    -60°C +180°C с луженой медью
  • Номинальное Напряжение: 300/300 V
  • Испытательное напряжение: 2000 V
  • Без галогена  EN 60754-1
