ОДНОЖИЛЬНЫЙ, МНОГОПРОВОЛОЧНЫЙ ПРОВОД С ПРОТИВОРАЗРЫВНОЙ СИЛИКОНОВОЙ ИЗОЛЯЦИЕЙ

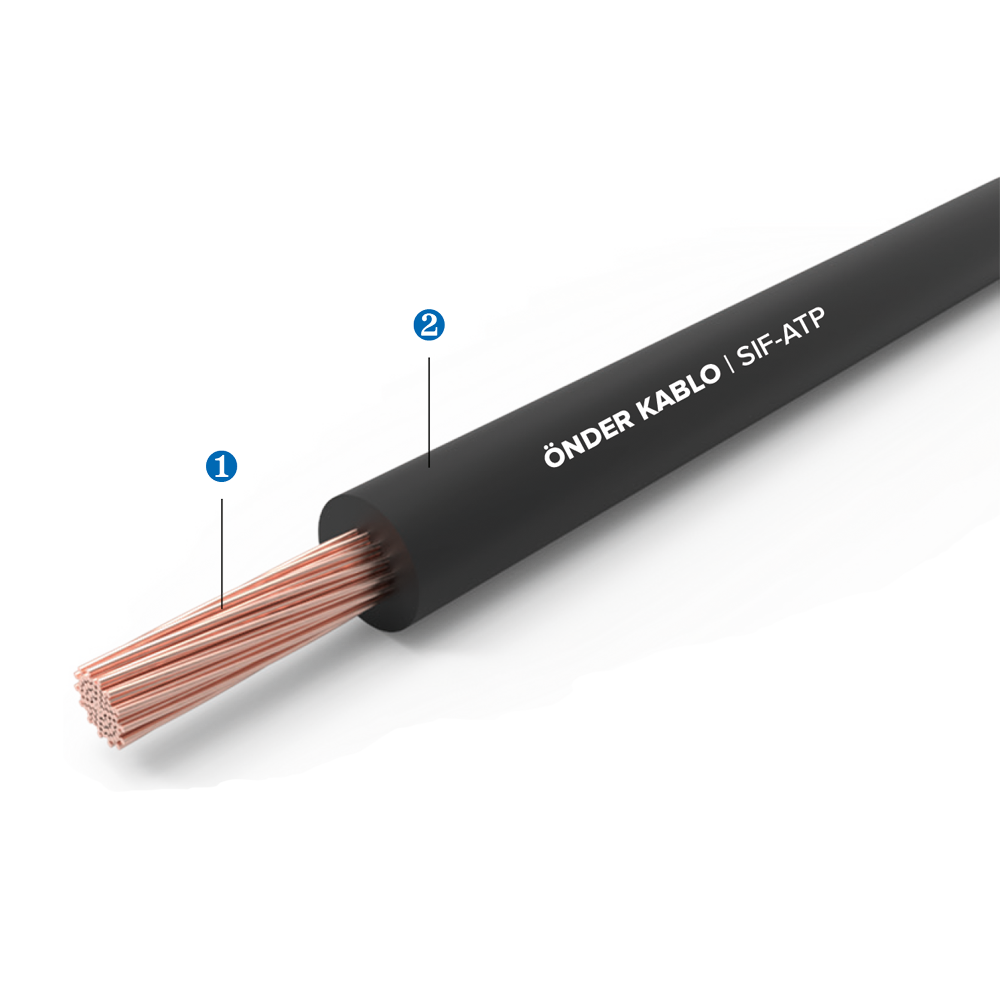

Конструкция Провода

1. Проводник /    Гибкий нелуженый или луженый медный Класс-5, IEC 60228

2. Изоляция /  Силиконовый компаунд устойчивый к разрывам

Сечение	Макс. диаметр жилы	Внешний диаметр	Макс. электрическое сопротивление (20°C’de) Нелуженый	Макс. электрическое сопротивление (20°C’de) Луженый	Приблизительный вес
0,35	0,21	1,9	53,0	56,0	8
0,50	0,21	2,1	39,0	40,1	10
0,75	0,21	2,3	26,0	26,7	13
1,00	0,21	2,5	19,5	20,0	15
1,50	0,26	2,8	13,3	13,7	21
2,50	0,26	3,5	7,98	8,21	34
4	0,31	4,1	4,95	5,09	49
6	0,31	4,7	3,30	3,39	68
10	0,41	6,1	1,91	1,95	110
16	0,41	7,5	1,21	1,24	168
25	0,41	9,1	0,780	0,795	254
35	0,41	10,3	0,554	0,565	347
50	0,41	12,0	0,386	0,393	490
70	0,51	13,7	0,272	0,277	686
95	0,51	15,6	0,206	0,210	888
120	0,51	17,4	0,161	0,164	1149
150	0,51	19,3	0,129	0,132	1411
185	0,51	21,4	0,106	0,108	1722
240	0,51	24,3	0,0801	0,0817	2284
300	0,51	26,9	0,0641	0,0654	2895

Допустимое уклонение диаметра  ± 5%

Все технические детали указанные в каталоге только для информации.
ÖNDER KABLO всегда может изменить дизайн, технические характеристики, изображения и информацию в этом каталоге без предварительного уведомления.
Пожалуйста свяжитесь с нами для получения дополнительной информации.

• Рабочая Температура:  -60°C +180°C
• Номинальное напряжение:  300/500 V ; 450/750 ≥ 1,00 mm²
• Испытательное напряжение: 2000 V
• Без Галогена           EN 60754-1
