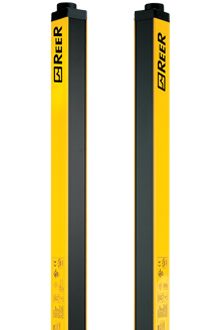

Световая завеса безопасности
- Задающая (AXM) и подчиненная (AXS) модели для последовательного включения двух световых завес, в т.ч. разной высоты и с разным разрешением.
- Встроенная блокировка запуска/перезапуска, на выбор.
- Идеальное решение для последовательного включения двух световых завес, обеспечивающее комбинированное обнаружение руки и присутствия человека с двух разных сторон машины.
- Вход обратной связи для контроля внешних устройств (EDM).
- Типы обнаружения: 14, 20, 30, 50 мм и 2, 3 4 луча.
- Рабочий диапазон (м) на выбор 2 или 5 для разрешения 14 мм на выбор 6 или 18 для других значений разрешения.
- Задающие электрические соединения: 5-контактный разъем M12 для излучателя, 8-контактный разъем M12 для приемника.
- Подчиненные электрические соединения: 5-контактный разъем M12 для излучателя и приемника.
Директивы:
- 2006/42/CE "Директива по машинному оборудованию"
- 2004/108/CE "Электромагнитная совместимость (ЭМС)"
- 2006/95/CE "Директива по низковольтному оборудованию"
- -Общие требования и испытания"
- EN ISO 13849-1 "Безопасность оборудования – Части систем управления, связанные с безопасностью – часть 1: Общие принципы проектирования"
- электрические, электронные и программируемые электронные системы управления, "
- МЭК 61508 "Функциональная безопасность электрических/электронных/программируемых электронных систем, связанных с безопасностью"
- МЭК/TS 62046 изд. 2 "Безопасность оборудования – Применение защитных устройств для обнаружения присутствия человека"
- Отметка UL (C+US) для США и Канады.
- ANSI / UL 1998 "Защитное ПО в программируемых компонентах".
| Уровень безопасности | Тип 4 согласно МЭК/TS 61496-2 |
| Высота защищенной зоны (мм) | 160 ... 1810 |
| Разрешение (мм) | 14 - 20 - 30 - 50 |
| Количество лучей для обнаружения тела на контроле доступа | 2 - 3 |
| Макс. диапазон (м) | на выбор 2 или 5 для разрешения 14 мм |
| Время отклика (мс) | 6 ... 27 |
| Выходы сигналов безопасности | 2 PNP - 500 мА при 24 В пост. тока |
| Сигнализация | семисегментный дисплей и светодиоды для индикации состояния и диагностики световой завесы |
| Запуск/перезапуск | на выбор автоматический или ручной |
| Электропитание (В пост. тока) | 24 ± 20% |
| Электрические соединения: задающее | 5-контактный разъем M12 для излучателя |
| Электрические соединения: подчиненное | 5-контактный разъем M12 для излучателя |
| Макс. длина кабеля (м) | 100 (50 между задающим и подчиненным устройствами) |
| Рабочая температура (°C) | 0 ... + 55 |
| Класс защиты | IP 65 |
| Способы крепления | задний слот, боковой слот или к верхнему и нижнему концу с помощью поворотных кронштейнов |
| Поперечное сечение (мм) | 35 x 45 |
- Прессовые тормоза
- Прессы
- Дыропробивные и вырубные машины
- Резаки и ножницы
- Роботизированные зоны
- Сборочные линии
- Система укладки паллет.
