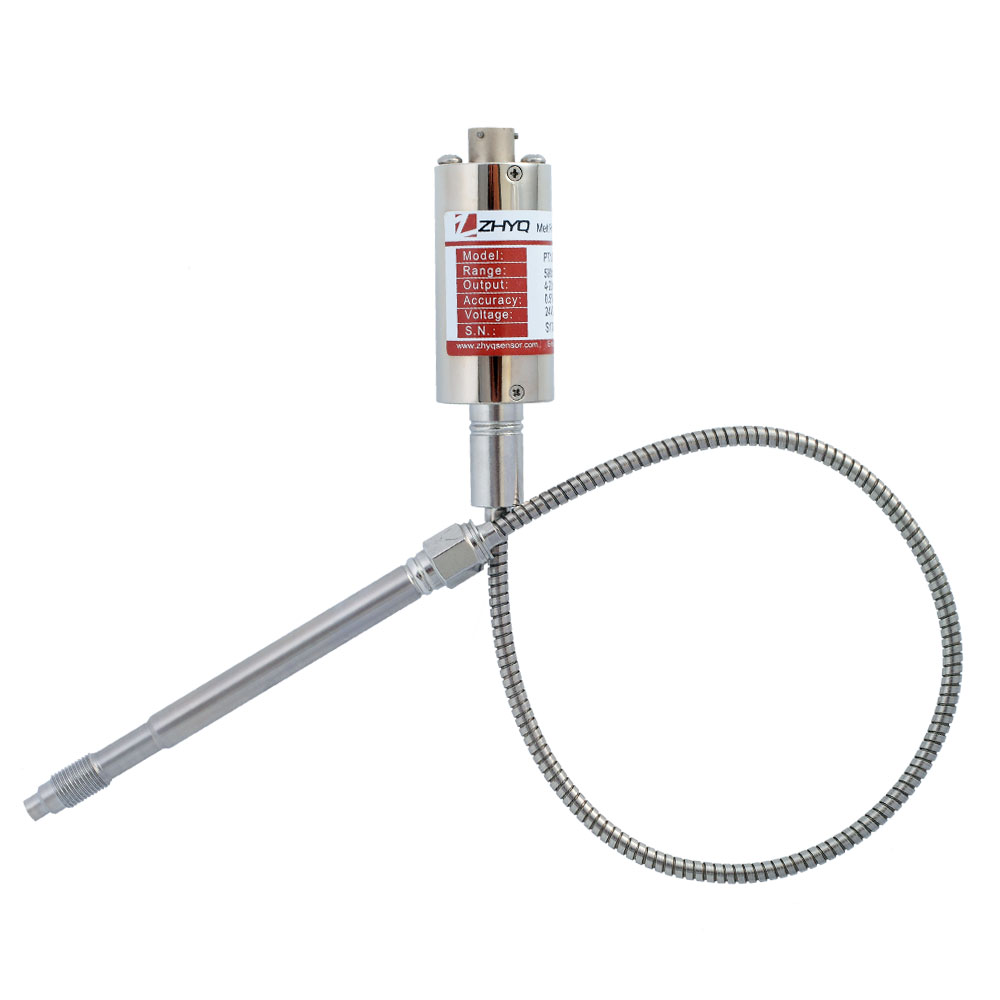

PT124G-112/112T/123/123T
Модель: PT124G-112/112T/123/123T
Отправить запрос


Описание
Технические характеристики
Файлы для скачивания
Высокоточные датчики давления расплава PT124G-112/112T/123/123T идеально подходят для измерения давления расплава в процессах экструзии при температурах до 350 ℃. Эта серия изготавливается из специальных материалов и легированной эластичной диафрагмы, с точной обработкой и отладкой. Основными характеристиками являются высокая точность и малые смещения нуля и диапазона, вызванные изменением температуры процесса.

Модель PT124G-112T/123T поставляется с датчиком температуры, тип J, K, E, опционально.


Особенности

Простота установки
Широкий диапазон измерений
Высокая точность
Внутренняя 80% калибровка
Взаимозаменяемость с другими марками датчиков
Отличная стабильность и повторяемость измерений


Применение

Датчики широко используются в различных линиях экструзии пластмасс для измерения и контроля давления, таких как оборудование для производства химических волокон, машины для изготовления пластиков, резины, полиэфирных изделий, и в нефтехимической промышленности.
Диапазон давления 0-3.5MPa…0-150MPa (0-500psi…20000psi)
Избыточное давление 1.5 X максимальное значение диапазона измерения
Погрешность ± 0.5% от максимального значения диапазона измерения
Выходной сигнал 3.33 mV/V, 2mV/V
Питание 10VDC
Повторяемость +/- 0.2% от максимального значения диапазона измерения
Сопротивление измерительного моста 345 Ом в мин.
Калибровка внутреннего шунта (R-Cal) 80% от максимального значения диапазона измерения +/- 1%
Сопротивление изоляции 200 МОм при 100 В пост. тока
Температура мембраны макс. 300 ℃
Крутящий момент при монтаже датчика 500 дюймов/фунт
Материал мембраны 15-5 PH SST
Разъём 6PIN
Резьба 1/2″-20UNF, M14×1.5, M18×1.5 Опционально
Имя файла
PT124G DatasheetСкачать (806.23 Кб)
